Снятие и установка средней рулевой тяги ваз 2121 нива 2131

Снятие и установка средней рулевой тяги ваз 2121 нива 2131

Вывешиваем и снимаем колесо.

Для снятия правой боковой тяги поворачиваем руль до упора влево.

Пассатижами вынимаем шплинт

Ключом «на 22» отворачиваем гайку крепления боковой тяги к рычагу поворотного кулака

Съемником выпрессовываем шаровой палец из рычага.

Можно использовать вильчатый съемник.

При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между боковой тягой и рычагом поворотного кулака и молотком наносим удары по торцу рычага.

Шаровой палец из рычага также можно выпрессовать, нанеся резкий удар снизу обратной стороной молотка по рычагу поворотного кулака вблизи шарнира

Вынимаем шаровой палец из проушины рычага поворотного кулака.

Съемником выпрессовываем шаровой палец тяги из маятникового рычага.

Палец также можно выпрессовать, нанеся резкий удар снизу молотком через зубило с притупленным концом по маятниковому рычагу.

Вынимаем правую боковую тягу.

Аналогично снимаем левую боковую тягу.

Устанавливаем боковую тягу так, чтобы к рычагу поворотного кулака крепился длинный наконечник.

Заменив тягу, проверяем схождение колес (см. Углы установки передних колес)

Как разобрать рулевой редуктор Нива

• В первую очередь с редуктора следует слить масло.
• Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
• Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
• Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
• Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
• После чего вынимаем вал вместе с сепаратором.
• Снимаем сальники вала червяка и вала сошки.

Лада 4×4 3D › Бортжурнал › Замена рулевой трапеции.

Упоминал ранее в www.drive2.ru/l/502130468804624482/

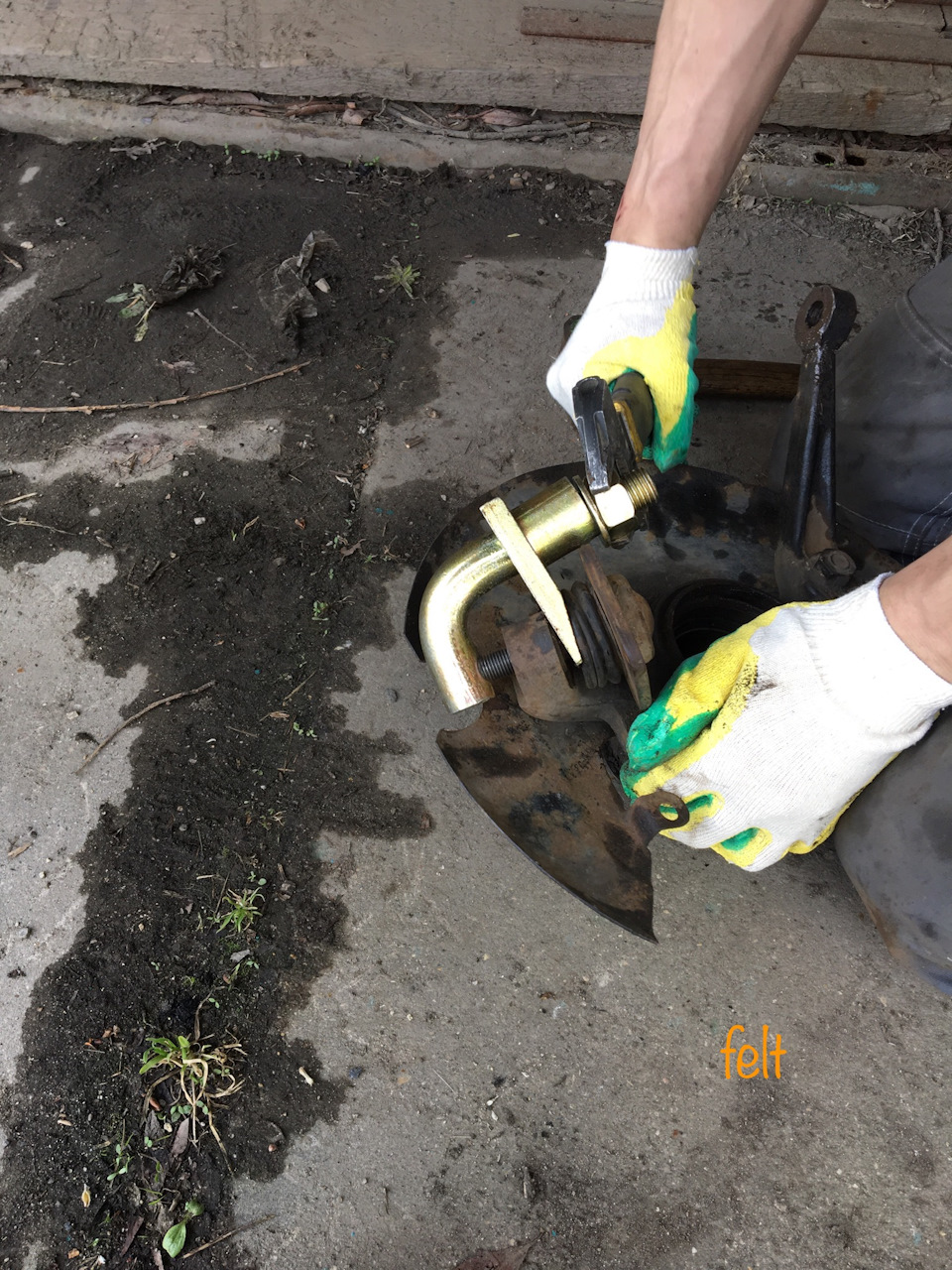

о том что приобрёл съёмник для шаровых и опробовал его на рулевой трапеции.

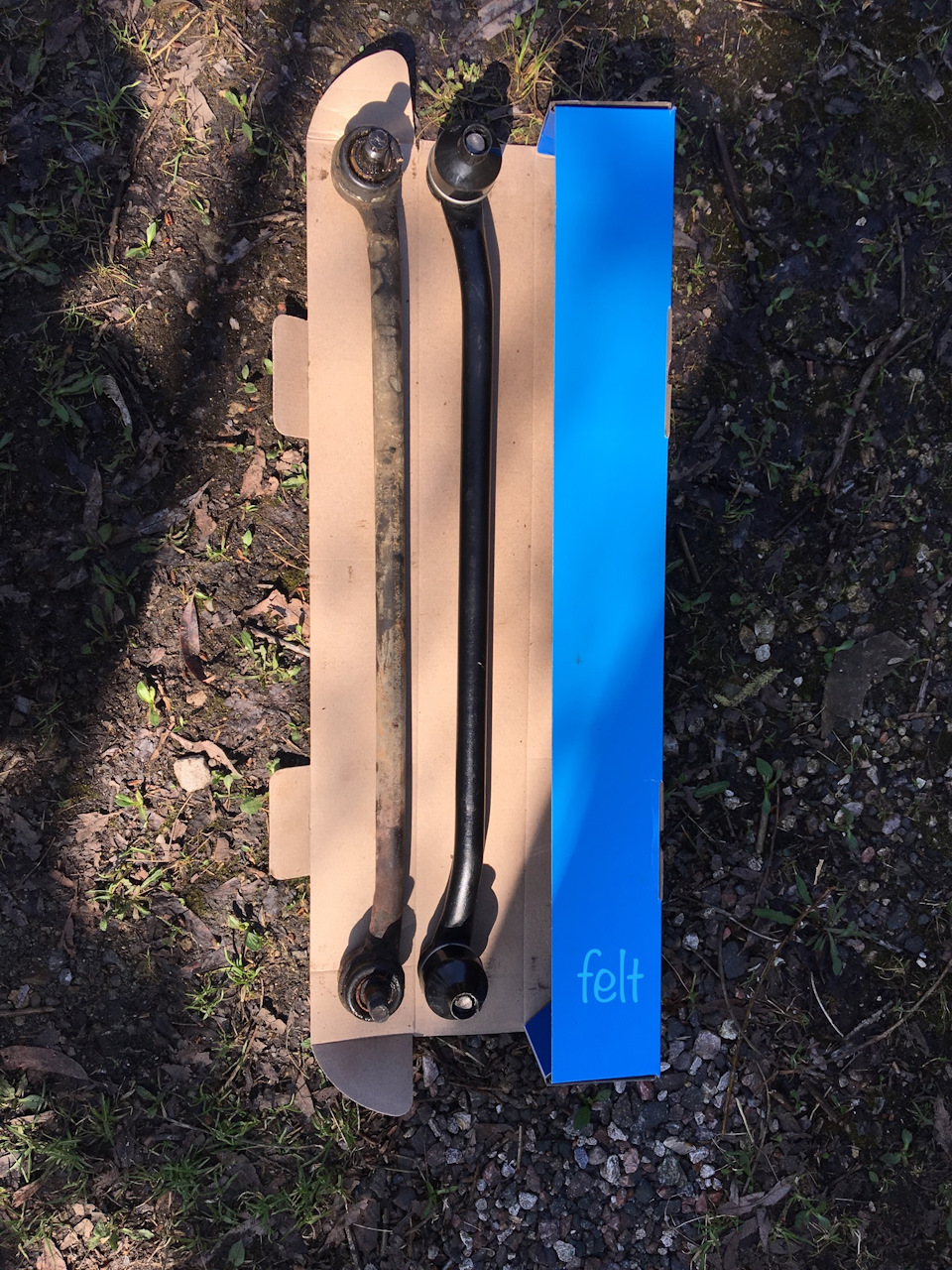

Трапецию мы заменили полностью. Центральную тягу взяли от Шнивы.

А рулевые тяги идущие к кулакам мы установили усиленные «автопроективный» (выигранные на одной из Ниварулит).

Разобрав всю трапецию, стало ясно что ощущения меня не обманывали и что там было согнуто:
пострадали центральная тяга и сошка маятника.

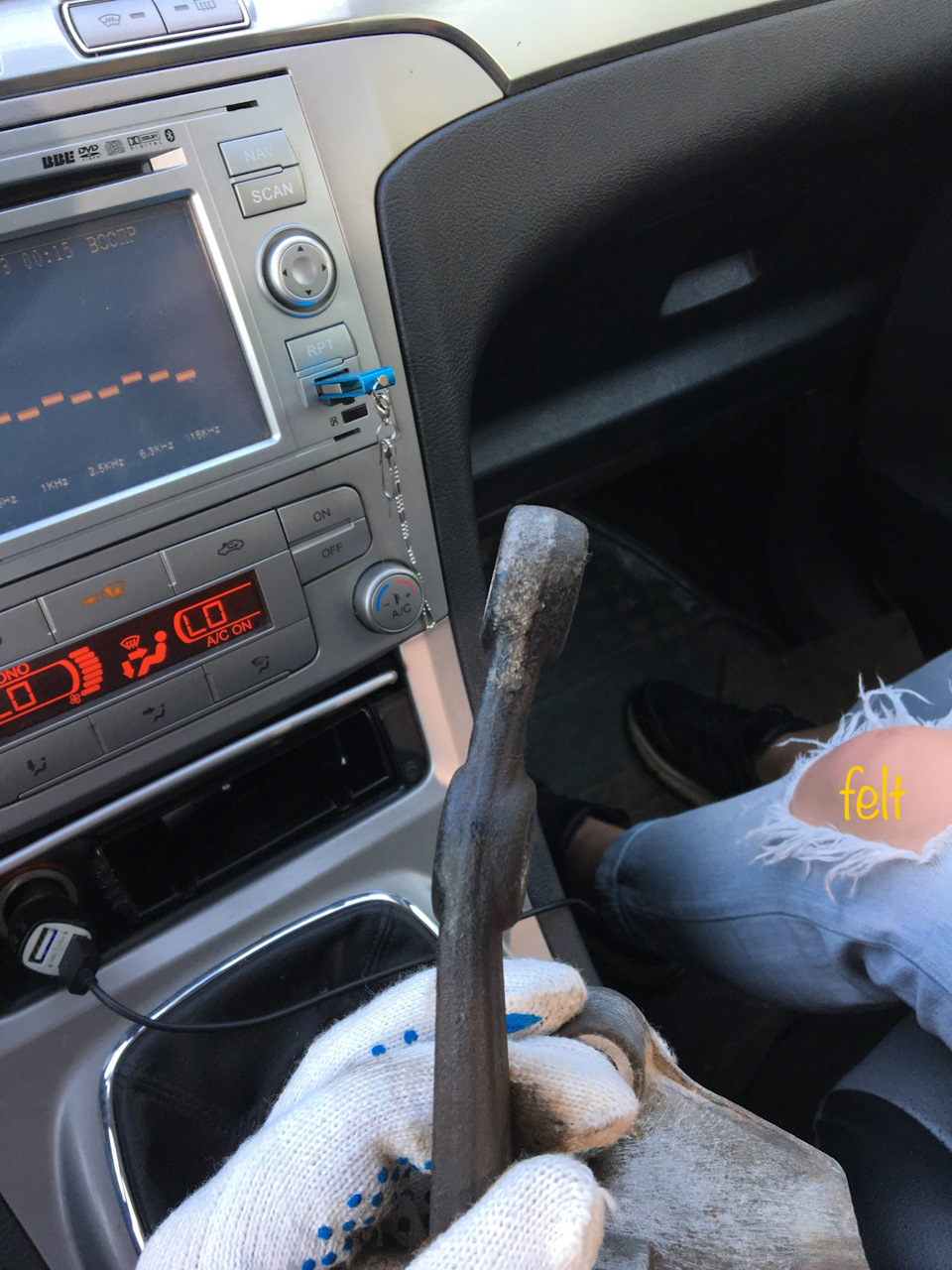

Сошка рулевого редуктора к счастью показалась нам прямой.

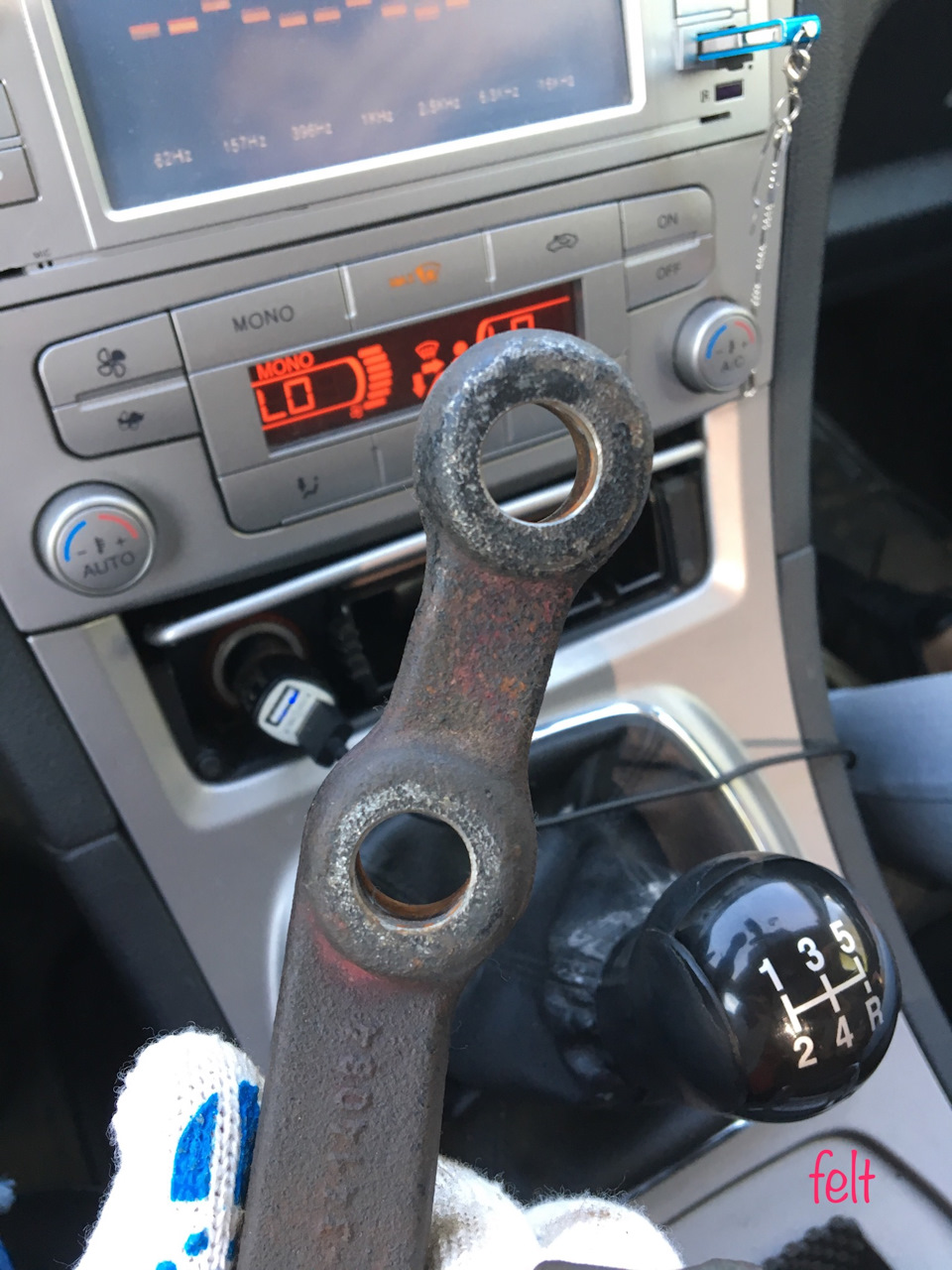

Маятниковый рычаг у меня 21213-3414080 на подшипниках, хотя я думал что там должен быть 2123.

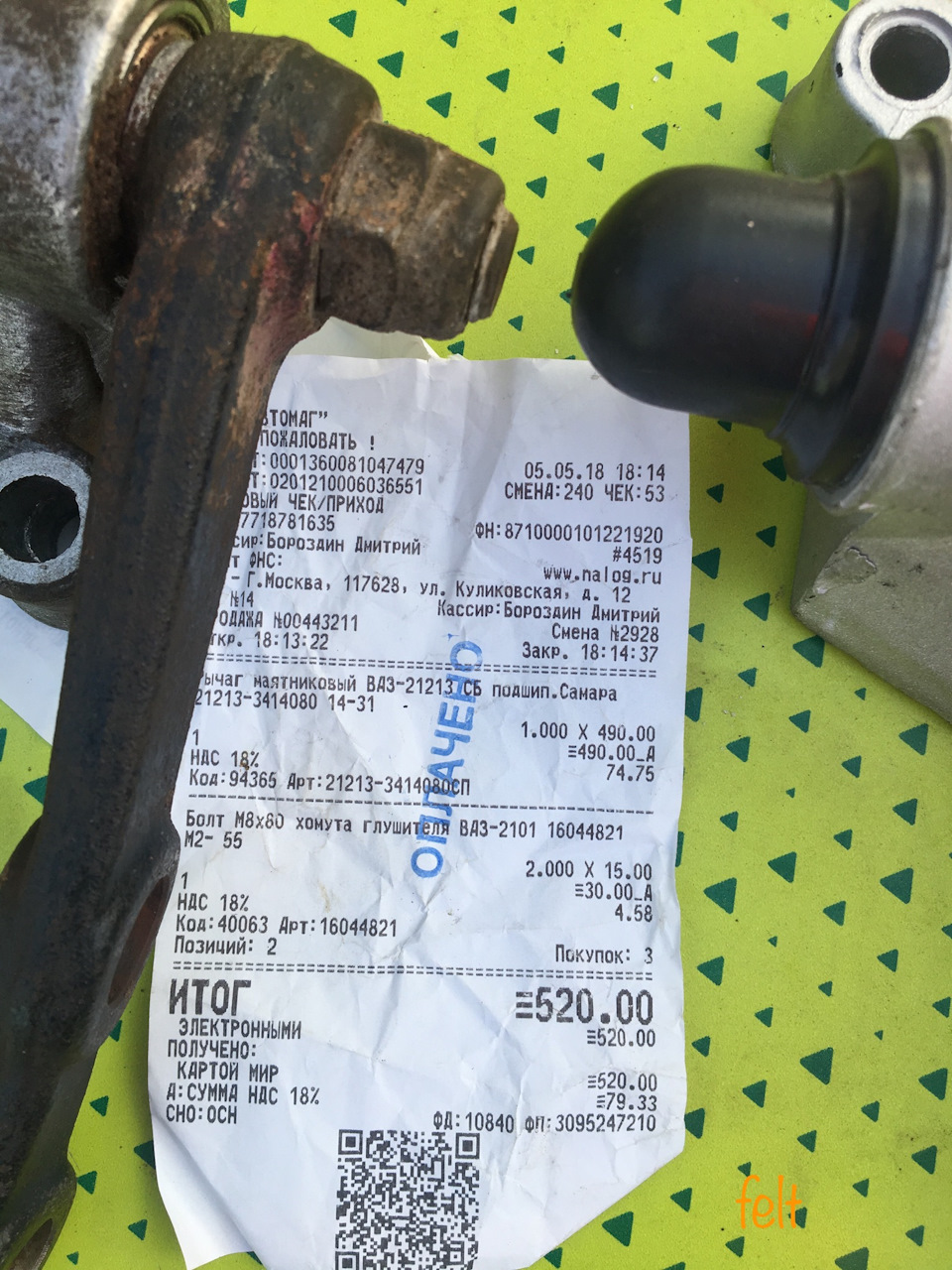

Сошку отдельно купить не удалось и поэтому в Техкоме был приобретен рычаг в сборе.

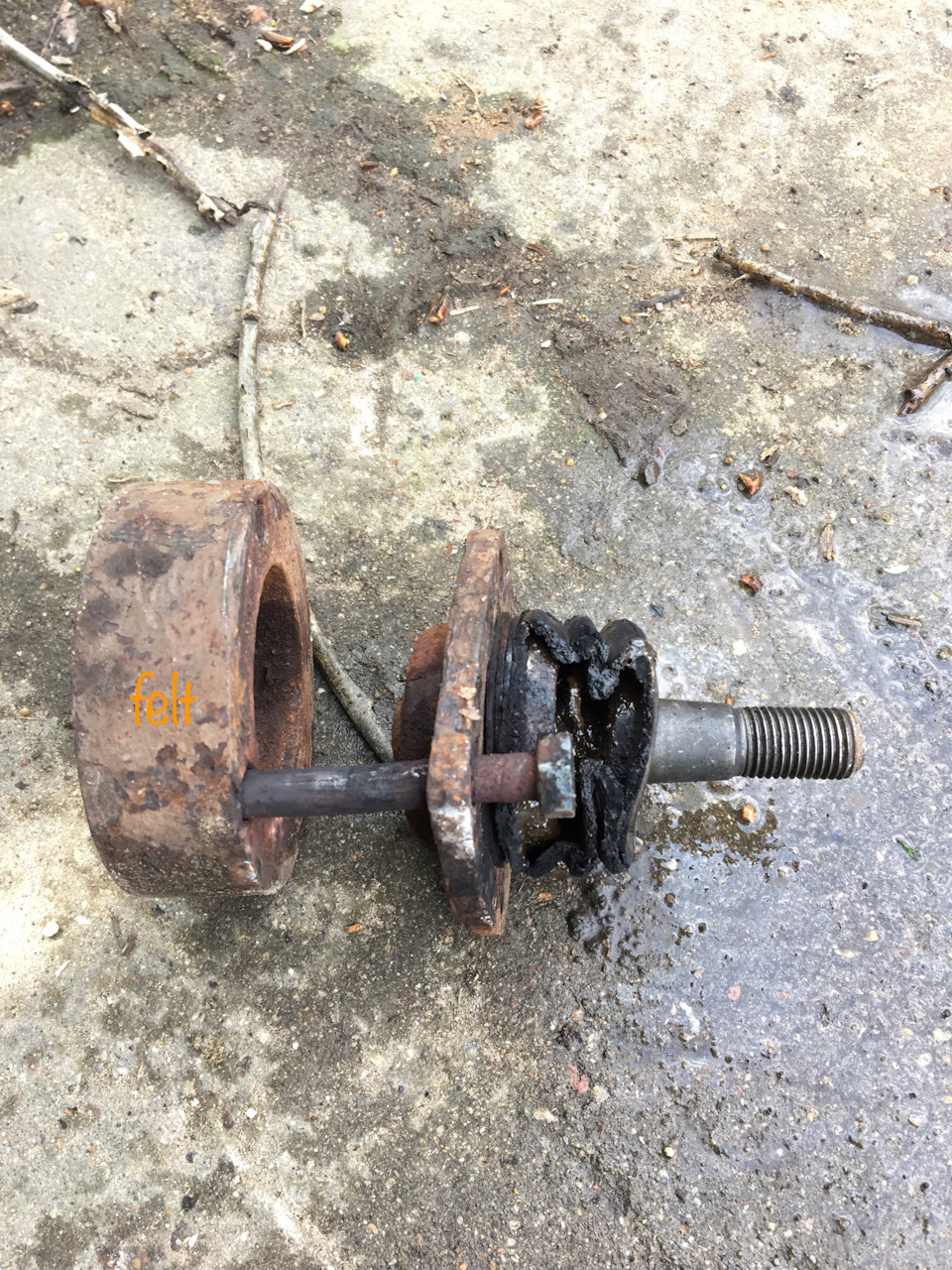

Рулевой редуктор имел большой люфт. После обследования были выявлены регулировочные механизмы — шпилька под шестигранник и стопочная гайка на ней.

Ослабляя гайку появлялась возможность затянуть шпильку, когда люфт убрали, гайку затянули, удерживая шпильку в нужном положение.

Когда все было установлено на место и функционировало как положено, как нам казалось. Выяснилось, что центральная тяга трапеции упирается в пыльник коробки и рабочий цилиндр сцепления.

Это было очень нездорово, поскольку это происходило в крайних положениях руля. Мы предположили, что передние привода ограничивали движение колёс и руля и не давали трапеции упираться в коробку. Так как мы сняли передние привода, свободный ход прибавился и возникла данная проблема.

Но потом мы решили, что попросту перепутали стороны установки центральной тяги, так как она изогнута и имеет право и лево. Благо так и оказалось, мы снова воспользовались съёмником, выпрессовали шарниры и установили тягу как положено.
Схождение и развал мы выставляли на глазок по рулетке, но когда опустили машину на землю, он сильно ушёл.
И вот с колёсами словно уши Микки-Мауса я еду из Ясенево на Динамо в Мосниву.

Сход-развал сделали за час. Подложили пару шайб, покрутили тяги, выставили руль.

Для исправления углов на Ниве 21214 производится изменение числа регулировочных прокладок, установленных на оси верхнего рычага. Так, при использовании шайб из металла 0,75 мм значения будут варьироваться в соответствии с таблицей:

Чтобы провести настройку, откройте капот и ослабьте гайки крепления верхнего рычага с помощью 19 мм накидного ключа.

В зависимости от зафиксированного отклонения, удалив или добавив, установить необходимое количество прокладок, затянуть гайки моментом 70-80 Н*м и произвести повторный замер.

Рулевая трапеция нива шевроле, конкретика

Рулевая трапеция нива шевроле производится в России (или не в России) 5-10 производителями. На конвейерных машинах нам попадался Белмаг, Белебей, ВИС. Мы уже много лет устанавливаем на машины своих клиентов «висовские» рулевые тяги. ВИС – ВазИнтерСервис. Производитель запчастей из Тольятти. Не путайте, с самим заводом ВАЗ. Поставщик конвейера по очень многих позициям. Далее, все как обычно с русскими запчастями. Надо знать или официального представителя в регионе, или проверенного продавца. Только не «ведитесь» на уверения в оригинальную упаковку и голограммы. Китайцы уже давно научились обходить и то, и другое.

Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем (коротком) наконечнике — правая резьба. На наружном — левая. В соединительной муфте резьба также соответственно разного направления. Поэтому при ее проворачивании длина боковой тяги увеличивается или уменьшается. Благодаря чему регулируется схождение колес. Муфта фиксируется на наконечниках стяжными хомутами.

На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в поворотных рычагах и зафиксированы гайками со шплинтами. Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками. Корпус кронштейна литой из алюминиевого сплава. В нем установлены две пластмассовые втулки, в которых вращается ось маятникового рычага.

Узлы и детали рулевого управления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Сверху и снизу на ось надеты шайбы, которые поджимают втулки к корпусу кронштейна. Нижняя шайба упирается в маятниковый рычаг, закрепленный на оси самоконтрящейся гайкой. Верхняя — в гайку со шплинтом. Эту гайку затягивают на снятом кронштейне так, чтобы маятниковый рычаг не проворачивался под собственным весом, а лишь под нагрузкой 1-2 кгс.

Наименование и каталожные номера узлов и деталей привода рулевого управления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

На рабочие поверхности втулок и в пространство между осью и корпусом закладывают смазку Литол-24. Для защиты от грязи служат два резиновых уплотнительных кольца, установленные между шайбами и корпусом рычага. При износе втулок их заменяют, при износе корпуса или оси заменяют кронштейн.

Рулевой механизм прикреплен тремя болтами с самоконтрящимися гайками к левому лонжерону с его внутренней стороны. В рулевом механизме возможны два варианта установки ролика вала сошки — на игольчатом или на шариковом подшипнике.

Устройство рулевого механизма без гидроусилителя.

После ремонта установите рулевой механизм в порядке, обратном снятию. Перед тем как затянуть гайки болтов, сориентируйте специальным устройством рулевой механизм так, чтобы угол а не превышал 32 градуса, а расстояние X равнялось 33,1 мм.

Наименование и каталожные номера узлов и деталей рулевого механизма ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Гидравлический усилитель рулевого управления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

В систему гидравлического усилителя входят:

— Лопастный насос.
— Бачок для рабочей жидкости.
— Шланги подвода и отвода жидкости и рулевой механизм.

Насос гидроусилителя закреплен на кронштейне с левой стороны двигателя. Вал насоса приводится во вращение ремнем от шкива на коленчатом валу двигателя. Натяжение ремня регулируется путем поворота (с последующей фиксацией) пластин насоса вокруг оси болта крепления к кронштейну натяжного устройства, благодаря чему увеличивается или уменьшается расстояние между шкивами насоса и коленчатого вала.

Гидравлическая жидкость из бачка подается насосом под давлением к распределителю, расположенному в рулевом механизме и механически соединенному с валом рулевой колонки. При повороте рулевого колеса распределительный клапан соединяет одну из полостей силового цилиндра с нагнетательной магистралью насоса, а другую полость — со сливом.

Устройство системы гидроусилителя рулевого управления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Силовой цилиндр преобразует перепад давлений в дополнительное усилие, воздействующее через гайку-поршень на сектор сошки рулевой трапеции и далее на передние колеса. Затем гидравлическая жидкость возвращается в бачок. При отказе усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе.

В крайних положениях рулевого колеса возможно появление шума, вызванного работой перепускного клапана. Это не является неисправностью. При возвращении рулевого колеса к среднему положению перепускной клапан выключается и шум исчезает. При работающем двигателе не удерживайте рулевое колесо более пяти секунд после его поворота в крайнее правое или крайнее левое положение. Это может привести к повреждению насоса гидроусилителя рулевого управления.

Рулевой вал рулевого управления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Рулевой вал двухзвенный. Состоит из верхнего вала рулевого управления и промежуточного вала. Верхний вал вращается на двух подшипниках, установленных в трубе кронштейна вала. На верхнем шлицевом конце вала самоконтрящейся гайкой закреплено рулевое колесо.

Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стянутыми болтами. Нижний вал соединен с валом винта рулевого механизма. Верхний — с верхним рулевым валом. Травмобезопасность рулевого управления обеспечивается сокращением длины промежуточного рулевого вала, а также за счет карданных шарниров и особого крепления кронштейна рулевого вала.

С ноября 1998 года для повышения пассивной безопасности на автомобили устанавливают телескопический промежуточный вал вместо цилиндрического промежуточного вала, а рулевое колесо крепят самоконтрящейся гайкой.

Для исправления углов на Ниве 21214 производится изменение числа регулировочных прокладок, установленных на оси верхнего рычага. Так, при использовании шайб из металла 0,75 мм значения будут варьироваться в соответствии с таблицей:

Чтобы провести настройку, откройте капот и ослабьте гайки крепления верхнего рычага с помощью 19 мм накидного ключа.

В зависимости от зафиксированного отклонения, удалив или добавив, установить необходимое количество прокладок, затянуть гайки моментом 70-80 Н*м и произвести повторный замер.

Как снять внутренний ШРУС на «Ниве-2121»

К этапам демонтажа можно отнести такие действия:

• Для начала рекомендуется поднять автомобиль. Это можно сделать при помощи домкрата. При этом очень важно, чтобы автомобиль находился на смотровой яме.
• Затем необходимо сбить защитный колпак гайки ступицы. Сделать это можно при помощи молотка и отвертки.
• Далее при помощи ключа № 13 необходимо отвернуть к поворотному кулаку гайки крепления шаровой опоры.
• После этих манипуляций нужно достать из ступицы переднего колеса «Нивы» приводной вал. А для того чтобы снять или произвести замену наружного ШРУСа, необходимо вынуть стопорное кольцо.
• Для того чтобы внутренний ШРУС освободить, следует предварительно открутить 3 гайки крепления прижимной пластины.
• Далее нужно поддеть острым зубилом либо отверткой пластину, после чего необходимо вытащить внутренний ШРУС из корпуса редуктора переднего моста.
• В связи с тем что пространство между амортизатором и пружиной передней подвески очень минимально, вытаскивать привод в сборе не совсем удобно, поэтому его можно разъединить.
• Если это необходимо, то нужно сбить дефектные ШРУСы, а на их место лучше всего установить новые. Но делать это лучше в обратной последовательности.
• Затем нужно нанести смазку, после чего надежно зафиксировать хомуты пыльников.
• Собранный привод следует устанавливать на «Ниву» в обратном порядке.

И самое главное, необходимо знать и иметь в виду, что если снимать оба привода сразу, то обязательно с одной стороны должны находиться либо внутренний привод, либо заглушка подходящего диаметра.

Что касается приводов передних колес на автомобиле «Нива», то, когда они выходят из строя, их снимают для замены. Такими причинами могут быть: повреждение шарниров, деформация, повреждение резиновых пыльников. Во время эксплуатации своего автомобиля следует обращать особое внимание на состояние пыльников. Если они находятся в поврежденном состоянии, то следует помнить, что через этот прорыв в смазку может попасть грязь, которая смешивается со смазкой, а последняя в свою очередь начинает работать по принципу наждачной бумаги, из-за этого допустимые зазоры увеличиваются, отчего появляются скрежет и стук вплоть до полного ее вылета.

Самым основным признаком, который указывает на неисправность привода, как уже упоминалось, является наличие стука и скрежета.

Как самостоятельно заменить крестовину на внедорожнике Нива

Автомобиль Нива оснащен двумя карданными валами, входящими в полноприводную систему. Они передают энергию на передний и задний мосты и представляют собой сборную конструкцию, центральное звено их составляют крестовины. Если крестовина выходит из строя, то ее нужно немедленно заменить. Это исключит поломку карданного вала и выхода из строя системы привода авто.

Причины и признаки неисправности детали: как обнаружить

Крестовина является ключевым звеном карданного вала. Благодаря ей, крутящий момент передается от КПП, заставляя крутиться валы. Обычно выходит из строя одна из крестовин, которых в Ладе 21213 четыре. Если ее вовремя не заменить, быстро придет в негодность парная ей. Крестовины позволяют карданному валу равномерно крутиться, если они ломаются, появляется люфт, автомобиль теряет мощность.

Чтобы в дороге не было неприятных сюрпризов, нужно следить за состоянием крестовин. Проводить регулярно внимательный их осмотр, чистить и наносить смазку не реже чем через 10 тыс. км. Если деталь пришла в негодность, необходимо вовремя выполнять ее замену.

Детали в системе привода приходят в негодность из-за люфта в узлах, причиной которого являются повышенные нагрузки и механическое воздействие. Износу крестовины способствует ее неблагоприятное расположение. Она находится близко к дорожному покрытию, поэтому на нее часто попадает песок, грязь, вода и пыль. Износ зависит от следующих факторов:

• качества изготовления деталей;
• манеры езды водителя;
• резких колебаний температур;
• качества дорог, которое оставляет желать лучшего;
• условий эксплуатации;
• попадание пыли, песка, загрязнений, камней и воды.

Основные признаки неисправности крестовины:

• появление скрежета, скрипа и треска в районе кардана во время движения;
• стук, когда машина стартует;
• посторонние звуки при движении по неровным дорогам.

Крестовина относится к деталям, имеющим высокий запас прочности, но подвергаясь большому количеству механических воздействий и эксплуатации в неблагоприятной среде быстро изнашивается.

Осмотр и замена крестовины на ВАЗ 2121

Для проведения правильной диагностики необходимо выполнить следующие действия:

• Установить машину на подъемное приспособление, чтобы был доступ к днищу.
• Найдя, где расположен карданный вал, одной рукой держимся за него, а второй беремся за шарнир ведущей шестерни. Он находится недалеко от редуктора.
• Теперь держась двумя руками за соединение, стараемся провернуть. Если это удалось, значит присутствует люфт. Его наличие требует обязательной замены крестовины. Если этим пренебречь, автомобиль может подвести во время движения, так как управление будет ненадежным.

Если принято решение о замене, покупаем необходимые расходные материалы. Для проведения работ готовим инструменты:

• домкрат;
• гаечные ключи;
• крестообразную отвертку;
• наставку из алюминия или меди;
• молоток;
• тоненькие плоскозубцы;
• инструмент, чтобы вынуть стопорные кольца.

Проводить ремонтные работы с шарнирами можно только на снятом карданном валу. Автомобиль устанавливаем на смотровую яму или поднимаем с помощью подъемника. Фиксируем колеса опорами, включаем нейтралку и ручной тормоз.

В первую очередь нужно демонтировать карданный вал. Снятую конструкцию очищаем от загрязнений и приступаем разборке и замене деталей:

• С помощью узких плоскогубцев вынимаем четыре стопорных кольца.
• Наносим зубилом на кардан и корпус шарнира метки взаимного расположения деталей друг другу, чтобы не перепутать их местами при сборке.

• Теперь выпрессовываем подшипник из фланца с помощью отрезка трубы подходящего диаметра или накидной головки. Либо используем съемник. Кардан лучше зафиксировать в тиски.
• Бьем по оправке до момента, когда вилка упрется в крестовину. Теперь снимаем чашу нижнего подшипника. Аналогичную операцию проводим с верхним.

• Если подшипники плотно сидят и выпрессовать их не удалось, болгаркой делаем фаски на корпусе подшипников.

• Проворачиваем фланец, расшатываем его и снимаем вместе с крестовиной с карданного вала. А затем и крестовину достаем из фланца.

• Все детали промываем в керосине и внимательно осматриваем. Если вилка имеет повреждения, заменяем ее новой.
• На следующем этапе приступаем к установке новой крестовине. Вставляем ее в предварительно очищенные от грязи и ржавчины проушины.
• Зажимаем фланец в тиски и запрессовываем чашки подшипников. Действовать нужно аккуратно, чтобы не рассыпались иголки.

• Перед этим проверяем наличие смазки в корпусе подшипника, если ее нет, накладываем. Снаружи также смазываем детали. Превышать количество смазки не рекомендуется, так как она может вытолкнуть сальник или чаши не сядут плотно на посадочное место.
• После запрессовки должно остаться место для стопорного кольца.
• Далее устанавливаем стопорные кольца, проверив их на повреждения. Если есть дефекты, заменяем.
• Когда узел полностью собран, наносим резиновым молотком легкие удары по шарниру для полной усадки деталей и исключения возможных зазоров.

Меняем крестовину на рулевой колонке

Порой возникает необходимость в замене крестовины руля. Ее меняют, если проявились следующие признаки:

• повышенный люфт свободного хода рулевого колеса;
• трудно поворачивать руль;
• происходит прерывистое вращение руля;
• при поездках по плохим дорогам при повороте руля слышаться посторонние звуки;
• колеса срабатывают с опозданием.

Соединения постоянно испытывают повышенные нагрузки, на них оказывает негативное влияние колебания температур, высокая влажность. Вытекает смазка, что приводит к износу деталей, уплотнители теряют эластичность. В итоге выходит из строя иголки подшипников и крестовина.

Замена крестовины рулевой колонки на ВАЗ 2121 проводится в комплексе с подшипниками по следующему алгоритму:

1. Устанавливаем вал в такое положение, при котором будут доступны крепления, обжимающие корпус вилок крестовины.
2. Выкручиваем болты на вилках и вынимаем.
3. Конструкцию с крестовиной сдвигаем по шлицам и вынимаем поочередно с каждой стороны.
4. Обоймы зажимаем в тиски и выпрессовываем. Они зафиксированы кернением, которое удаляется с помощью дрели или выбивается зубилом.

Сборка выполняется в обратном порядке. Обоймы подшипников нужно вставлять пока они полностью не погрузятся. После этого наносим кернение для фиксации подшипников.

Сложностей с заменой крестовин не возникнет, если действовать согласно инструкции.
