Установка системы охлаждения для двигателя TD27T и электровентилятора РИФ в УАЗ Хантер 31519

Установка системы охлаждения для двигателя TD27T и электровентилятора РИФ в УАЗ Хантер 31519

Содержание статьи:

1. Установка системы охлаждения для двигателя TD27T в УАЗ Хантер

После установки TD27T возникло понимание, что штатного УАЗовского радиатора не хватает для нормального охлаждения. Слишком часто включались электрокарлсоны, да и места между электрокарлсонами и вискомуфтой было мало — штатную крыльчатку в случае выхода из строя электровентиляторов без их демонтажа нельзя было поставить.
Долго искали и обсуждали варианты и остановились на радиаторе от ГАЗели, который мог влезть целиком в телевизор с минимальными доработками в моторном отсеке (для справки — размер проема телевизора 68×41 см если считать высоту по нижней поперечине). При этом теплоотдача у него почти в два раза выше штатного (75 КВт, против 41 КВт). Полное название — Радиатор охлаждения Газель 2-х рядный н/о алюминиевый NOCOLOK, номер 330242-1301000.
Вариант, уже проверенный УАЗоводами, но каждый его делает немного по-своему.
В итоге затарились всем необходимым и приступили. Делали фото всех этапов — вдруг кому пригодится (дальше будет многабукафф и много фото).

Основные детали — алюминиевый радиатор и его опорная рамка:

Радиатор и опора

Рамка радиатора, напротив, старого образца (у нее более правильные уши), номер 330242-1302010. Ну и резинки это 3110-1301164

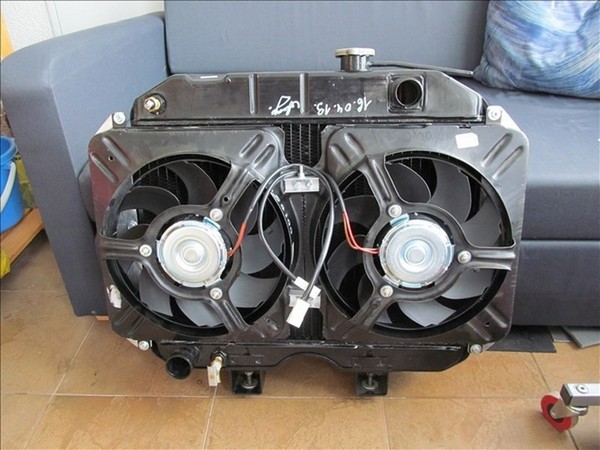

На штатный радиатор, еще когда стоял ЗМЗ-514, мы делали спарку из электрокарлсонов:

Спарка на родном радиаторе

Но на радиатор от ГАЗели это спарка не становилась из-за другого расположения бачков и патрубков:

Спарка не лезет на радиатор.

В итоге после различных примерок остановились на варианте с одним электрокарлсоном:

Опору для электрокарлсона сваяли в виде рамки из алюминиевых уголков, она крепится на штатные шпильки радиатора. В рамке сразу сделали сверху отверстия для хомутов проводки и ввернули шпильки для крепежа сетки, которая будет закрывать открытое пространство радиатора со стороны моторного отсека, дабы случайно не повредить его, копаясь под капотом и не обжечься, дотронувшись до сот:

Рамка для карлсона.

А дальше электрокарлсон был закреплен через штатные уши своего диффузора:

Карлсон на месте

Сам радиатор весит всего ничего (3.5 кг), а конструкция в сборе вообще получилась легче отдельно взятого штатного радиатора (который весит 10 кг), что не может не радовать.

Опора радиатора в телевизор стала практически без переделок, только немного подогнули металл по углам нижней части телевизора. Крепится опора тремя болтами с каждой стороны. Причем два из них в штатные гайки М5 в боковинах телевизора (на них крепятся боковые кожухи штатного радиатора):

Опора в телевизоре

В нижнюю опору радиатор через резиновые демпферы становится на родные штыри (там конструктивно не предусмотрено жесткое соединение с рамкой крепежом). А вот с верхней опорой пришлось покумекать — там только одна шпилька спереди. Жесткий крепеж к верхней планке делать не хотелось, она может гулять вверх-вниз, да и ногами мы бывает на нее наступаем. Поэтому сварганили такую конструкцию из строительного уголка:

Резиновый сальник гуляет вверх-вниз по пазу и меньше передает вертикальную нагрузку на радиатор, не создавая напряжения на шпильке.

Справа и слева от радиатора для закрытия щелей закрепили резинки, чтобы усилить воздушный поток на радиатор:

Вид на телевизор спереди.

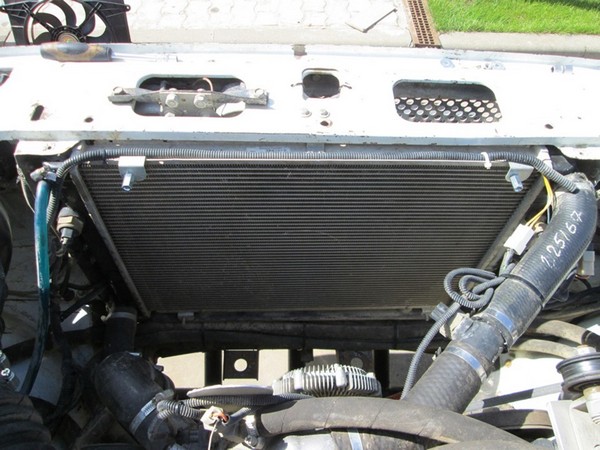

А вот так теперь выглядит радиатор со стороны моторного отсека. Места море, те же ремни менять теперь можно совершенно свободно:

Радиатор из моторного отсека

Для сравнения фото почти с того-же ракурса со штатным радиатором. Все очень плотно:

Как следствие легко влезла родная крыльчатка от TD27T. Это так на экстренный случай, чтобы при выходе из строя электровентилятора (ттт) можно было обеспечить вентиляцию моторного отсека:

Можно ставить и штатный вентилятор

Поскольку у этого радиатора нет заливной горловины, то пришлось переделать и систему расширительного бачка. Бачок взяли от Волги, тот который крепится над ВУТ. Опоры, по традиции, сделали из алюминиевого уголка. Внешняя крепится штатным болтом кронштейна ВУТ, а внутренняя висит на шпильке пластины для реле:

Опоры для расширительного бачка.

Во внешнюю ввернули два болта на 8 — типа шпильки получились, во внутренней просто отверстия на 8. Там можно легко подлезть.
Бачок стал на место легко и при этом прочно. До ВУТа далеко и капот не задевает:

Расширительный бачок на месте.

Вот такое итоговое расположение получилось в моторном отсеке:

Организация моторного отсека

Патрубки стали длиннее и лучше компенсируют колебания двигателя относительно радиатора. Таким образом за счет патрубков и «плавающих» опор радиатора его колебания демпфируются во всех направлениях снижая риск повереждения от тряски и ударов, что встречается в большом количестве во время покатушек и соревнований.

Теперь у нас два температурных датчика для электрокарлсонов. Один в верхнем патрубке (87-92) и второй в радиаторе (82-87). Причем для их переключения надо просто переткнуть две мамы (возможно, потом сделаем параллельное подключение).

Поскольку сваркой мы, традиционно, не пользуемся в случае каких-либо проблем, можно вернуть обратно штатный радиатор и всю схему охлаждения, да и движок если что.

Прокатились, проверили. Результат — при движении до 80 км/ч (больше не было возможности разогнаться) в районе 2 тыс. об/мин держится температура 80 и вентилятор не включается. На месте также держится в районе 82 градусов. Если принудительно разогреть движок стоя на месте, то при срабатывании датчика за 10-15 секунд работы вентилятора температура падает до 80 или даже чуть ниже. Как появится возможность — испытаем работу при движении по трассе с крейсерской скоростью 90 км/ч и выше. В целом было проверено главное — одного вентилятора для данного радиатора вполне достаточно.

2. Установка вентилятора РИФ в УАЗ Хантер 31519

На рынок вышла новинка – электровентилятор РИФ специально для штатного радиатора УАЗа в сборе с пластиковым диффузором. Сначала поставили этот девайс на УАЗик соседу. На трехрядный радиатор он встает на штатные «уши», но надо немного отодвинуть его от радиатора проставками под уши (подкладывали гайки) чтобы он не задевал за соты. Видимо рассчитан на двухрядный радиатор. Посмотрев на итоговое расположение поняли, что данный агрегат может подойти и нам. В итоге девайс приобрели, и приступили к установке.

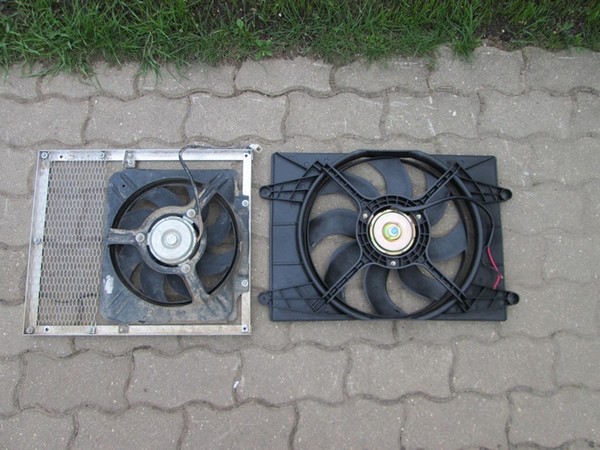

Сначала демонтировали предыдущую конструкцию и сравнили старый вариант с новым:

Вентилятор РИФ в сравнении с ВАЗовским

Кроме очевидной большей производительности самого вентилятора из плюсов виделся диффузор, который, с одной стороны увеличивает эффективность обдува, с другой – решает обозначившуюся на соревнованиях проблемку забрызгивания открытых частей радиатора изнутри, при том что область, закрытая диффузором и самим ВАЗовским вентилятором оставалась чистой. Мощность мотора установить не удалось, но чисто судя по напряжению в справнении с ВАЗовским больше раза в полтора. При этом размеры крепления моторов к диффузору у обоих вентиляторов абсолютно одинаковые, т.е. на экстренный случай можно поставить и запасной ВАЗовский карлсон, который ездит в Зёбрике. Также вентилятор РИФ отбалансирован и работает достаточно тихо. И вдобавок производитель декларирует полную гидрозащищенность.
Кстати попутно обнаружили косяк Борея – не облуженый силовой провод «массы» вентилятора, который за время предыдущей эксплуатации оплавился и рассыпался в процессе установки нового вентилятора.

Сгоревший провод массы вентилятора от Борея

Заменили весь провод на усиленный. Так что будьте бдительны и следите за качеством электрических контактов в своих УАЗах!
Собственно после демонтажа стали думать как крепить. Вот так выглядит ГАЗелевский радиатор в «телевизоре». Для крепежа вентилятора используются 4 шпильки (2 внизу, 2 вверху). Размеры сот для справки – 536*392 мм, а габариты РИФовского диффузора (без крепежных ушей) – 540×390 мм, т.е. вписываться должен почти идеально.

Читать еще:  Тюнинг головки блока цилиндров уаз

Радиатор ГАЗ-3302 в телевизоре

Со штатными ушами РИФа инженерная мысль не пришла, поэтому крепить было решено по- простому, на 4 точки. Заодно, кстати, удалось сделать конструкцию достаточно легкосъемной (может быть полезно, если все же понадобится промыть/продуть радиатор с обеих сторон). Собственно, готовый к установке на ГАЗелевский радиатор вентилятор РИФ:

Доработанный вентилятор РИФ

Одно ухо (справа вверху на крайнем фото в записи) было слегка подпилено, чтобы не упиралось в верхний патрубок (при этом остается возможность использовать его для подвеса на штатный УАЗорадиатор). Затем на верхние шпильки радиатора накрутили длинные гайки на 6 (видно на фото радиатора), а в них вкрутили еще шпильки. В верхней части диффузора просверлили пару отверстий под эти шпильки просверлили пару отверстий таким образом что диффузор надевается на шпильки и потом еще плотно натягивается на гайки. Снизу же к диффузору прикрутили уголок с пазами под нижние шпильки, на которые он также опирается. Плюс уголок служит продолжением диффузора снизу и дополнительной защитой от грязи. На штатные уши прикрутили толстую шумоизоляцию, которая прилегает к бачкам и убирает подсос воздуха сбоку.
Установили конструкцию на место, как видно – между вентилятором и радиатором минимальный зазор (около 1 см, на всякий случай, чтобы точно до сот не достал). Края диффузора проходят точно по границам бачков.

Расположение вентилятора РИФ относительно радиатора

Ну и простор перед двигателем остался на прежнем уровне.

Для завершения конструкции и дополнительной защиты себя любимых от горячего радиатора закрыли диффузор сверху. И, собственно, получилась система охлаждения v3.0.

Завершенная система охлаждения с вентилятором РИФ

Кроме того, перекалибровали Борея на чуть большую температуру срабатывания.

Первые испытания в эти жаркие выходные показали, что охлаждение происходит заметно быстрее по сравнению с ВАЗовским вентилятором, почти в два раза, и рукой явственно ощущается мощный поток воздуха перед радиатором, значит диффузор работает качественно. В сочетании с плавной работой за счет Борея получилось, на наш взгляд, весьма гармоничная конструкция. А дальше – практика покажет

Вывод выхлопной системы УАЗ Хантер 31519 за бампер

Вот и дошло дело до выхлопной системы. Всё необходимое купил в магазине автозапчастей («сетку» и два колена от

Суть проблемы

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

Дополнительной проблемой является безопасность конструкции. В центре муфты располагается биметаллическая пластина, управляющая перепускным клапаном.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Установка ВАЗовских электровентиляторов на УАЗ в картинках

#1 ВНЕ САЙТА freefrag

  • Юзер
  • Регистрация: 12 Apr 2008
  • 162 сообщений
    • Авто: УАЗ-31512
    • Имя: Сергей
    • Пол: Мужчина
    • Город: Киев


    Слил тосол и снял радиатор, т.к. под рукой другого УАЗовского радиатора не было…


    Демонтируем штатную крыльчатку-мясорубку. Под болты подкладываем толстые шайбы, чтобы они не касались корпуса помпы.


    Красным обведено то, что отрезается не раздумывая.

    Дальше начинаем резать только вдумчиво и после тщательных расчетов.
    Для скрепления диффузоров между собой отрезаем лишнее прямо по краю диффузора (в центре фото прямая красная линия). Больше резать нет смысла, т.к. вентилятор в диффузоре сидят очень плотно, от края лопастей до стенки диффузора около 3 мм. Скрутил диффузоры между собой болтами М8, которые очень хорошо сели в штатные отверстия.

    Дальше документирование не велось, т.к. было не до этого. Но расскажу на пальцах, думаю будет понятно.

    На фото 3, отчетливо видно что диффузоры выступают за пределы радиатора. Так вот, наружные части нужно резать прямо по окончанию окружности и перпендикулярно верхнему и нижнему бачкам радиатора. Выбор на болгарку и сварку пал из-за того что диффузоры выштампованы в трех плоскостях. Согнуть край диффузора в уголок для крепления к радиатору не повредив при этом сам диффузор практически невозможно.
    Поэтому только «резать». Отрезав лишнее и выгнув как нам нужно (из отрезанного делаем уголок с одной полкой 20 мм) другая полка повторяет изгибы диффузора, т.к. от него же и отрезана. Варим аккуратно и прихватками, т.к. металл — фольга. Зачищаем швы и ставим вентиляторы для того чтобы удостовериться что диффузоры не повело при сварке.

    Дальше просто — грунтуем, красим, устанавливаем.


    Расстояние от края лопастей до радиатора 22 мм.


    Виден приваренный уголок. Сверлил сверлом D6,5 мм через «уши» крепления родного диффузора насквозь. Прикручивал через втулки. На продольные ребра диффузоров одел дверной уплотнитель чтобы диффузор не касался верхнего и нижнего бачков.


    Расстояние от вала помпы до диффузоров порядка 10-15 мм. Виден стяжной болт между диффузорами. Стягивал винтом М5 через втулку.



    Распорки радиатора чуть-чуть подогнул чтобы не касались диффузора.


    «Волговская» труба в верхнем патрубке с датчиком ТМ-108 на 92-87 градусов. Датчик специально развернул вниз чтобы не было ложных срабатываний от пара.


    Датчик в нижней трубе на 87-82 градусов. «Волговская» труба не подходит по диаметру, т.к. болтается в патрубке как карандаш в стакане. Вварил гайку подобранную по резьбе датчика, сварочный шов дополнительно промазал герметиком.

    Электрическую часть проекта делаю сейчас у себя в гараже. Схема нарисована, все комплектующие в наличии. Осталось дело за малым — собрать воедино.

    По моей задумке каждый вентилятор будет управляться своим реле и срабатывать от своего датчика.
    Т.е. алгоритм работы по задумке такой: если с двигателя выходит слишком горячая ОЖ, срабатывает датчик на температуру 92-87 градусов и включается один электровентилятор. Если охлаждения самим радиатором недостаточно и на выходе из радиатора срабатывает второй датчик на температуру 87-82 градусов то включается второй электровентилятор.
    Дополнительно, в салоне, будет установлен трехпозиционный тумблер с положениями: «принудительно включено — автоматически (от датчиков) — принудительно выключено». Критикуйте

    Использовал электровентиляторы радиатора 2103-08 LSA и диффузоры 2108-2115.

    Вчера вечером в гараже, каждый электровентилятор подключил по этой схеме:

    Подробности:
    1. Мотор прогревается чуть-ли не в два раза быстрее.
    2. От «нетерплячки» проверки работы, даже воткнул в раздатке нейтраль, а в КПП передачу, чтобы создать нагрузку. На всякий случай, углекислотный огнетушитель на 5 литров был извлечен из багажника и стоял «на стреме» (а то хрен его знает что я наваял с проводами).
    3. При достижении температуры по датчику в салоне включился правый вентилятор, (который в спарке с датчиком на 92-87 градусов) и спустя полторы-две (. ) минуты выключился. Температура по прибору в салоне упала практически на глазах. Т.е. на трассе вентиляторы будут молчать, а срабатывать (первый) только в населенном пункте на светофорах. Во всяком случае, я так думаю.
    4. Чтобы включить на «автомате» второй вентилятор, наверное нужно ползти через раскисшую пахоту и тянуть за собой какой-нибудь балласт.

    Читать еще:  Замена вентилятора отопителя уаз буханка

    После этого были ракеты, фейерверки, бразильский карнавал и поход в магазин за пивом.

    • Mihail, Алекс, Pit Bull и 3 другим это нравится
    • Наверх

    #2 ВНЕ САЙТА Андрик

  • Юзер
  • Регистрация: 07 Jul 2010
  • 872 сообщений
    • Авто: УАЗ 469″Конык»
    • Имя: Андрей
    • Пол: Мужчина
    • Город: Чернигов
    • Наверх

    #3 ВНЕ САЙТА freefrag

  • Юзер
  • Регистрация: 12 Apr 2008
  • 162 сообщений
    • Авто: УАЗ-31512
    • Имя: Сергей
    • Пол: Мужчина
    • Город: Киев

    Пробовал датчик ТМ 108 92-87 в верхнем патрубке — можно и закипеть.
    вернулся к 82-87
    Думаю поэкспериментировать и поставить только один датчик в нижнем патрубке с температурой 82-87.

    Ты видимо невнимательно читал. У меня установлено 2 датчика ТМ108.
    1-й на 92-87 градусов на входе в радиатор (верхний бачок)
    2-й на 87-82 градуса на выходе из радиатора (нижний бачок).

    Вчера вечером, когда испытывал систему сработал 1-й датчик. На температурном показометре в салоне выглядело так: стрелка поднялась чуть выше отметки 80 градусов, включился вентилятор и зажглась лампочка на приборке. Температура начала ползти вниз и при достижении отметки 80 градусов вентилятор выключился, естественно лампочка потухла тоже. На эту процедуру вентилятору и датчику потребовалось полторы-две минуты.

    Против «закипеть» в рукаве имеется три туза (один из них козырный ) — рабочие жалюзи перед радиатором, непосредственно сам радиатор который охлаждает ОЖ, и второй электровентилятор.

    Выбрал датчики с такими параметрами с той целью, чтобы двигатель работал в своем температурном диапазоне.

    • Наверх

    #4 ВНЕ САЙТА Андрик

  • Юзер
  • Регистрация: 07 Jul 2010
  • 872 сообщений
    • Авто: УАЗ 469″Конык»
    • Имя: Андрей
    • Пол: Мужчина
    • Город: Чернигов
    • Наверх

    #5 ВНЕ САЙТА freefrag

  • Юзер
  • Регистрация: 12 Apr 2008
  • 162 сообщений
    • Авто: УАЗ-31512
    • Имя: Сергей
    • Пол: Мужчина
    • Город: Киев
    • Наверх

    #6 ВНЕ САЙТА Андрик

  • Юзер
  • Регистрация: 07 Jul 2010
  • 872 сообщений
    • Авто: УАЗ 469″Конык»
    • Имя: Андрей
    • Пол: Мужчина
    • Город: Чернигов

    Было подозрение, что радиатор забитый но зимой я его отдавал пайщику и он в грудь копытом бьет, что распаевал его и чистил.
    Просто есть задумка поставить ТМ 108 87-82 на нижний патрубок. Есть такие мысли, что радиатор должен самостоятельно охлаждать ОЖ в пределах 85 градусов, а уж если не справился то тогда и вкл. эл.вентилятор, как то так.

    Вопрос — а что значит ложное срабатывание от пара?

    • Наверх

    #7 ВНЕ САЙТА freefrag

  • Юзер
  • Регистрация: 12 Apr 2008
  • 162 сообщений
    • Авто: УАЗ-31512
    • Имя: Сергей
    • Пол: Мужчина
    • Город: Киев
    • Наверх

    #8 ВНЕ САЙТА Mihail

  • ORM
  • Регистрация: 06 Jan 2005
  • 359 сообщений
    • Авто: ТЛК — Прадо120
    • Имя: Михаил Нечаев
    • Пол: Мужчина
    • Город: Киев-Запорожье
    • Наверх

  • Количество пользователей, читающих эту тему: 0

    0 пользователей, 0 гостей, 0 скрытых пользователей

    Суть проблемы

    Начнем с того, что инженера Ульяновского автозавода оснащают внедорожники УАЗ Патриот вентиляторами для охлаждения радиатора, которые приводятся в действие за счет вискомуфты.

    Вискомуфта представляет собой механизм, представленный в виде двух плоских дисков. Вискомуфта позволяет передавать крутящий момент посредством специальной жидкости на основе силикона.

    Принцип действия заключается в нескольких пластинах, насаженных на ведомый и ведущий валы. Вращаются они в емкости с жидкостью, которая изменяет свои свойства при нагревании. Когда жидкость перемешивается при вращении ведущего вала, она меняет свои свойства (расширяется) и тем самым создает давление в камере. В результате происходит зацепление дисков ведомого вала, приводя его в движение.

    Такая вискомуфта и является приводом вентилятора на внедорожнике УАЗ Патриот. Все ничего, если бы не такой минус, который дает толчок к поиску его устранения. Этим минусом является то, что вязкость жидкости зависит от скорости перемешивания. Во время торможения автомобиля УАЗ Патриот и работы двигателя на холостом ходу жидкость теряет свои свойства в результате замедления вращения ведущего вала. Это приводит к тому, что вентилятор охлаждения замедляет свою скорость вращения, и температура в двигателе постепенно растет. Такое явление встречается, когда приходится в летнюю жару стоять в пробке или передвигаться по пересеченной местности на невысокой скорости. Вискомуфта хоть и является новшеством, но ее применение на внедорожнике УАЗ Патриот является неудачным. Как устранить проблему перегрева двигателя мы рассмотрим ниже, а пока перечислим минусы использования вискомуфты.

    Разлетевшиеся лопасти крыльчатки

    Минусы вискомуфты

    К минусам использования вискомуфты на внедорожнике УАЗ Патриот можно отнести следующие факторы:

    • Нестабильность температуры двигателя, которая меняется в зависимости от оборотов коленчатого вала.
    • Нагрузка на двигатель.
    • Затрудненный доступ к роликам и ремням.
    • Нет возможности принудительного включения вентилятора охлаждения двигателя.
    • Непостоянная частота вращения вентилятора. Возможен отрыв лопастей вентилятора, который чреват пробиванием радиатора. В результате возникает необходимость замены радиатора и установки нового вентилятора.

    Нет возможности произвести ее ремонт. Если изделие не функционирует, то ремонт уже неуместен, а требуется ее замена на новую.

    Теоретически ремонт изделия провести невозможно, но практически можно. Для этого в отверстии вискомуфты сверлятся два отверстия, через которые продеваются болты и фиксируются к ведущему диску. Такой ремонт позволяет вентилятору вращаться независимо от изменения вязкости жидкости.

    Чтобы избавиться от этой проблемы, необходимо вместо вискомуфты установить электровентилятор. Такая система намного надежнее, эффективнее, а, главное, рациональна. Достоинства такой системы, рассмотрим далее.

    Электровентилятор вместо вискомуфты: достоинства

    Достоинствами установки электровентилятора вместо вискомуфты являются:

    • Поддержание постоянной температуры двигателя.
    • При остановке автомобиля и работе на холостом ходу не нагревается мотор.
    • Освобождается доступ к ремню и роликам, что упрощает их замену.
    • Возможность ручного включения электровентилятора охлаждения двигателя.
    • Кроме того, если не справляется один вентилятор или он выходит из строя, то в таком случае устанавливается два агрегата, которые компенсируют работу друг друга при необходимости.

    Итак, мы выяснили, что вместо вискомуфты охлаждения двигателя внедорожника рационально установить электровентилятор. Чтобы это сделать, необходимо извлечь вискомуфту с внедорожника УАЗ Патриот.

    Снятие вискомуфты

    Снятие вискомуфты не представляет собой особых сложностей и выполняется своими руками при наличии необходимого инструмента. Но все же необходимо знать процесс снятия изделия и некоторые важные моменты. Итак, снятие изделия осуществляется в следующем порядке:

    1. Для начала необходимо снять кожух вентилятора. Как это делать, рассмотрим подробнее:
      1. Используя небольшую отвертку, необходимо удалить штифты распорных зажимов. Расположены они на верхней части кожуха.
      2. Зажимы после этого снимаются.
      3. Кожух удаляется путем выведения его вверх.
    2. После снятия кожуха, осуществляется процесс отвинчивания гайки крепления вентилятора к ступице помпы. Для этого потребуется ключ на 32. Прежде чем приступить к вывинчиванию гайки, необходимо знать, что она имеет левую резьбу. Для его вывинчивания необходимо ключ перемещать в правую сторону.
    3. Во время отвинчивания гайки будет вращаться приводной ремень. Его необходимо зафиксировать в неподвижном состоянии. Для этого необходимо ремень прижать к шкиву помпы.
    4. После этого осуществляется вывинчивание гайки. Если процесс не идет, то по ключу можно ударить молотком для ее разблокировки.
    5. Когда гайка будет сорвана, то удерживая ее ключом, можно вращать крыльчатку вентилятора и снять ее. Вентилятор имеет приличный вес, поэтому его снятие осуществляйте осторожно.
    6. На этом снятие вентилятора завершено и остается извлечь вискомуфту.

    Снятие вискомуфты куда проще, так как для этого необходимо вывинтить четыре крепежных болта по периметру изделия и удалить их. После этого можно снять вискомуфту и приступать к следующему этапу работ.

    Установка

    Установка или замена вискомуфты электровентиляторами осуществляется в домашних условиях. Для начала потребуется найти раму с электровентиляторами, которые подойдут для установки под радиатор охлаждения внедорожника УАЗ Патриот. Есть несколько вариантов, и каждый водитель выбирает тот, который больше понравится, или тот, который сможет достать.

    Читать еще:  Установка хабов на новый уаз патриот

    Поэтому за основу можно взять электровентилятор автомобиля Тойота. На видео ниже представлена полная информация об установке конструкции.

    Итак, для этого необходимо выполнить следующие действия:

    1. Снять клемму «минус» с АКБ.
    2. Необходимо снять кожух радиатора.
    3. Разместить электровентилятор перед радиатором охлаждения.
    4. Закрепление конструкции осуществляется в штатные отверстия.
    5. Осуществляется укладка питающих проводов изделий. На видео показано их размещение.
    6. Кабель подключается к системе управления автомобилем через термореле.
    7. Потребуется замена термостата на новый и при этом не забудьте о новом уплотнителе.
    8. В завершение надевается кожух на радиатор, и приступаем к проверке системы.

    Заводим двигатель и проверяем, как нагревается система. Когда датчик окажет отметку в 90 градусов, то должен сработать первый электровентилятор. Предварительно необходимо выставить температуру срабатывания первого и второго изделий. Второй должен срабатывать при температуре 93-95 градусов.

    На этом замена вискомуфты на электровентилятор охлаждения радиатора закончена.

    Самодельный кожух вентиляторов

    Назначение кожуха

    Кожух вискомуфты на внедорожниках УАЗ Патриот разных годов выпуска имеет различные конструкции. На некоторых установлен стальной и массивный кожух, который становится настоящей преградой для доступа к ремню и роликам. Более поздние модели в конструкции имеют пластиковый кожух. Основным предназначением этого элемента является защита деталей двигателя от возможного отрыва лопастей. Поэтому кожух обязательно должен присутствовать как на вентиляторах с вискомуфтой, так и на электрических устройствах.

    На этом следует подвести итог и заметить, что после того, как был установлен электровентилятор, наблюдаются кардинальные изменения. В частности, теперь двигатель работает при постоянной температуре, что продлевает срок эксплуатации его составляющих деталей.

    Плюсы и минусы вискомуфты

    Начнем с минусов, ведь именно из-за них владельцы предпочитают ставить электровентиляторы на УАЗ Патриот вместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов.

    Помимо этого, есть и другие минусы:

    • Дополнительная нагрузка на двигатель. Вискомуфта отбирает часть мощности мотора, особенно это заметно при обгонах на трассе, когда рабочие обороты почти находятся в красной зоне тахометра. Акустический комфорт тоже страдает — появляется характерный шум, вой.
    • Нет возможности принудительного включения вентилятора на полную мощность, например, все в тех же пробках на дороге.
    • Муфта затрудняет доступ к обводным роликам и приводным ремням, чем значительно усложняет и увеличивает время, затраченное на ремонт.
    • Опасность отрыва лопастей вентилятора на больших оборотах, а также опасность повреждения основного радиатора разлетевшимися осколками вентилятора — в результате чего может потребоваться дорогостоящий ремонт с полной заменой антифриза/тосола. А теперь представьте, что это может случиться на трассе, где-нибудь далеко от дома.
    • Не поддается ремонту. Неисправная муфта заменяется на новую, хотя можно попробовать просверлить несколько отверстий и зафиксировать её болтами, дабы она вращалась всегда. Но, такой способ ремонта подойдет только для лета, зимой двигатель будет прогреваться очень долго.

    • Простая и достаточно надежная конструкция, которая может работать годами без какого-либо обслуживания.
    • Ставится на УАЗ Патриот с завода, поэтому вам не придется ничего дорабатывать в случае её замены.
    • Не создает нагрузку на электрическую часть автомобиля.

    Как видите, минусов у вискомуфты больше, поэтому многие владельцы Патриотов со временем приходят к мысли о её замене на электровентиляторы.

    Как снять вискомуфту

    Обычно, вискомуфта с автомобиля УАЗ Патриот снимается не сложно, хотя если устройство давно не снималось и болты «закисли» — может понадобиться молоток. Итак, последовательность действий следующая:

    1. Для начала снимается кожух вентилятора (диффузор). Используя небольшую плоскую отвертку удалите штифты распорных зажимов, расположенных на верхней части диффузора, и извлеките зажимы. После этого кожух удаляется из подкапотного пространства через верх.
    2. Откручивается гайка крепления вентилятора к ступице помпы. Тут без рожкового ключа «на 32» не обойтись. Внимание, гайка имеет левую резьбу, то есть откручивать нужно в правую сторону (если смотреть на переднюю часть автомобиля).
    3. Обязательно зафиксируйте приводной ремень, нажав на него рукой в промежутке между шкивом «виски» и шкивом ГУРа. В противном случае гайку открутить не получится. Если и после этого гайка не откручивается, попробуйте сорвать её резкими ударами молотком по ключу.
    4. Немного открутите гайку и, удерживая её ключом, вращайте крыльчатку вентилятора для его демонтажа. Имейте ввиду, вентилятор весит не мало, поэтому делайте все осторожно.
    5. Снимите вентилятор и извлеките вискомуфту, путем откручивания четырех крепежных болтов по периметру.

    Как снять вискомуфту

    Обычно, вискомуфта с автомобиля УАЗ Патриот снимается не сложно, хотя если устройство давно не снималось и болты «закисли» — может понадобиться молоток. Итак, последовательность действий следующая:

    1. Для начала снимается кожух вентилятора (диффузор). Используя небольшую плоскую отвертку удалите штифты распорных зажимов, расположенных на верхней части диффузора, и извлеките зажимы. После этого кожух удаляется из подкапотного пространства через верх.
    2. Откручивается гайка крепления вентилятора к ступице помпы. Тут без рожкового ключа «на 32» не обойтись. Внимание, гайка имеет левую резьбу, то есть откручивать нужно в правую сторону (если смотреть на переднюю часть автомобиля).
    3. Обязательно зафиксируйте приводной ремень, нажав на него рукой в промежутке между шкивом «виски» и шкивом ГУРа. В противном случае гайку открутить не получится. Если и после этого гайка не откручивается, попробуйте сорвать её резкими ударами молотком по ключу.
    4. Немного открутите гайку и, удерживая её ключом, вращайте крыльчатку вентилятора для его демонтажа. Имейте ввиду, вентилятор весит не мало, поэтому делайте все осторожно.
    5. Снимите вентилятор и извлеките вискомуфту, путем откручивания четырех крепежных болтов по периметру.

    Как проверить вискомуфту (на примере «УАЗ Патриот»)

    Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

    Применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи

    Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

    При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

    Чаще всего подобные проблемы вызывает несвоевременная смена масла или поломка подшипников.

    К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

    Салон автомобиля

    Изменения коснулись и салона автомобиля, сделав модификацию привлекательной и способной конкурировать с автомобилями аналогичных производителей. Поменялась обивка, приборная панель, а так же электрическая схема салона.

    УАЗ «Hunter», панель приборов:

    • Установлена новая, информативная панель приборов;
    • Установлены электрические подъёмники стекол;
    • Схема электрооборудования УАЗ Хантер 315195 инжектор включает реле, защищающее впрыск топлива.Установлен электрический очиститель стекла и задней двери;
    • Применяются плавкие предохранители нового типа, защищающие двадцать шесть автомобильных цепей.
    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    Статьи c упоминанием слов:
