Как снять замок багажника на рено логан

Достаточно часто замок багажника «француза» Рено Логан ломается, и из строя выходит так называемый электропривод. Заменить неисправный элемент можно самостоятельно, зная правильный артикул, или на СТО. Владельцы модели нередко пытаются установить аналог от машин «Лада», которые стоят на тридцать пять-сорок процентов дешевле. Однако подобное не рекомендуют делать фирменные сервисные центры, лучше приобрести оригинальный замок багажника, у которого имеется свой артикул. Применение в замене деталей не оригинального производства, достаточно часто становится причиной снижения ресурса и длительности срок работы.

Направление всей работы электропривода следует учитывать при монтаже, когда происходит замена замка. Провод, который идет к приборной панели от багажника устанавливается после. Через реле он получает питание. Заканчивается монтаж электропривода подключением кнопки, а также предназначенного для сигнализации отдельного вывода.

Автоматически открытие багажника будет осуществляться в том случае, если все правила при монтаже будут соблюдены.

Устройство механизма

Замок на багажнике устроен следующим образом:

На кузов закрепляется фиксатор и пластина. С ними сцепляются корпус и ротор замка.

Если какая-либо деталь будет повреждена, ее несложно заменить на новую. Если видимые повреждения отсутствуют, можно просто использовать смазку и подрегулировать расстояние между фиксатором и замком. Если ничего из этого не помогает, придется установить новое устройство.

Если багажник не закрывается

Если багажник не закрывается, то нажмите и держите кнопку подольше

Если у Вас не закрывается багажник, то необходимо нажать на кнопку открытия дольше одной секунды. Практически все владельцы Грант знают об этом, так как сталкивались с такой ситуацией. Кто-то «методом тыка» находил конкретную неисправность, кто-то жал всё подряд и проблема уходила.

Тут крутить ничего не надо!

Как же закрыть багажник?

Вместительный 480 литровый багажник хоть и кажется безпроблемным, но слаб в одном — петля в которую защелкивается замок багажника держится еле-еле и не всегда попадает куда надо.

Следует взять в руки инструментик, (громко проматериться о хреновой предпродажной подготовке у дилера и на весь российский автопром разрешается), затянуть все, что можно затянуть. А петля с кузова, куда зацепляется замок багажника, тоже нуждается в подправлении. Берем крестовую отверку, откручиваем (да да откручиваем!), всю конструкцию петли, видим что петля она сама шатается, что она ничем не крепляется толково (опять ругаемся)) . )

Исправляется сие чудо только дополнительным забитием с помощью молотка (когда будем бить, представляем лицо инженера на заводе при проектировании,и рабочего. который затягивал все болтики), винты максимально крепко. Если вы хотите, чтобы багажник закрывался еще легче, следует смазать места соприкосновения петли и замка любой промышленной густой смазкой.

Вот и все. Если после всех манипуляций у вас багажник все равно закрывается через раз, читаем дальше:

Ремонт замка багажника Passat B5

Для этой работы потребуются слесарно-механические навыки и опыт электромонтажных работ.

• демонтаж и ревизию старых запорных устройств;
• замену поврежденных или изношенных элементов;
• смазку всех трущихся деталей;
• установку вспомогательных кнопок и клавиш в салоне (если внесены какие-то изменения в схему и замок получил новые функции);
• подключение к бортовой сети с изоляцией проводов.

Как разобрать заднюю кнопку багажника

Сначала снимите обшивку багажника. Для этого фигурной отверткой выкрутите саморезы и отщелкните клипсы, расположенные по периметру. Клавиша держится двумя болтами и двумя защелками на рамке крепления. Чтобы открутить и вытащить кнопку, снимите тягу.

Дальше разбирать узел следует на столе:

1. Выньте тягу.
2. Отщелкните пластиковый кронштейн. В нем находится фиксатор с пружиной и металлическим шариком.
3. Вытащите кронштейн, разложите на столе элементы, чтобы не растерять.
4. Отогните защелки и разделите кнопку на две части.
5. Вытащите уплотнительную резинку.
6. Сожмите пружину, выньте шплинт, который удерживает личинку.
7. Легким постукиванием выбейте ее.

Теперь можно почистить личинку и установить на место. Другой вариант — заменить ее новую деталью и повторить всю работу по сборке кнопки в обратной последовательности.

Как снять замок багажника

Для ремонта старого запорного механизма или установки нового нужно снять старый замок багажника «Пассат Б5» седан.

Последовательность действий в гаражных условиях:

1. Выкрутите крепления аварийного знака, демонтируйте его.
2. Снимите кронштейн с цилиндром запора и пластину крепления ручки.
3. Демонтируйте карту обшивки с внутренней стороны крышки багажника (болты под восьмигранный ключ находятся в противоударных прокладках). Затем по периметру найдите и отщелкните удерживающие клипсы.
4. Отсоедините аккумулятор автомобиля и связку проводов, которая подходит к замку.
5. Освободите крепления тяги.
6. Открутите гайки, снимите замок с посадочного места.

После этого с крышки багажника отвинтите двигатель центральной блокировки и также снимите его.

Более подробно этот процесс показан на видео: порядок действий для «Пассата Б5» полностью идентичен.

Пошаговая установка

Монтаж нового замка проходит в порядке, обратном снятию.

Алгоритм, как заменить замок крышки багажника «Фольксвагена Пассат» универсал самостоятельно:

1. Установите деталь и электродвигатель на штатное место, наживите гайками.
2. Присоедините разъемы проводов замка и двигателя.
3. Прикрутите крепежные гайки электродвигателя и замка.
4. Прикрепите кронштейн.
5. Поставьте обшивку крышки багажника.

После замены замка проверьте соединения разъемов и работу запирающего механизма через ключ и с кнопки из салона Volkswagen Passat.

Методы установки активатора замка багажник

Первый вариант заключается в том, чтобы отпилить у замка Калины один «язычок». Особо одаренные умельцы делают это без всякого снятия замка прямо на месте, болгаркой. Работать приходится очень аккуратно. При отсутствии болгарки те же действия можно проделать ножовкой. Только получается намного дольше, а о физических усилиях для такого процесса можно только догадываться. Если нет уверенности в тонкости собственной работы, замок для доработки лучше снять. В этом случае и болгаркой, и ножовкой работать будет легче.

Второй вариант — это замена замка. Многие автовладельцы вместо «родного» устанавливали замок багажника для автомобиля Лада Приора. Этот вариант отлично подходит тем владельцам Калины, кто не имеет желания и/или возможности что-то пилить. Все остальные действия по установке активатора замка багажника Калины универсал предельно просты.

1. На пластиковый толкатель активатора устанавливается поворотная шайба, затем вся система фиксируется стопорным кольцом.
2. Активатор в полном сборе помещается на стандартное место.
3. Провода активатора подключаются к соответствующим разъемам. Естественно, все работы по электрике производятся только при отключенном аккумуляторе. Суть не в том, что может «стукнуть» током: 12 вольт постоянного тока для человека — это просто ерунда. А вот капризная электроника, если что-то вдруг «замкнет», может пострадать. В лучшем случае начнутся проблемы с функционалом, в худшем — что-то полностью выйдет из строя.
4. Следующий этап — установка и настройка тяг.
5. Производится проверка. Сначала — самого замка, вне зависимости от того, дорабатывался родной или ставился другой (от Приоры). Все обнаруженные проблемы устраняются. Проводится проверка работы активатора.

Если все прекрасно заработало, то вполне можно устанавливать на место обшивку багажника, были бы «ежики». Автовладельцы советуют, раз уж пришлось снимать обшивку багажника, заодно проверить, какие именно детали там шумят, постукивают или вибрируют. Если такие небольшие проблемы обнаруживаются, то решить их можно, устанавливая заглушки из кусков поролона нужного размера. Так не только решится проблема с замком, но и увеличится комфорт при движении автомобиля.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

• Активатор;
• Клемму;
• Провода;
• Реле.

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

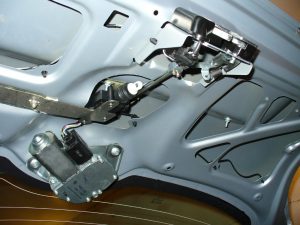

Электрозамки на багажник автомобиля

Наиболее сложными устройствами являются электрозамки крышек багажника. Ремонт, монтаж требуют больших знаний и опыта. Машины, оборудованные центральным замком (ЦЗ), имеют более сложное управление. В комплект запорного устройства включаются электромеханизмы: приводы; соленоиды.

Управление электрозамком машины осуществляется системой доступа, внутреннее блокирование двери багажника выполняется кнопкой ЦЗ в салоне автомобиля.

Для нормального функционирования системы, после установки, в отличие от механической, запорные устройства дополнительно комплектуются:

• Активаторами (электроприводами);
• Соленоидами;
• Комплектом электропроводки;
• Кнопками центрального блокирования на крышке автобагажника;
• Внутренними клавишами отпирания.

В дополнение электрозамки, устанавливаемые на крышки автобагажников машин, оборудуются ограничителями усилий. Эта опция обеспечивает надежность эксплуатации запорных механизмов.

Автовладельцам производители электрических замков предлагают устройства двух видов. Запорный механизм приводится в действие с помощью электрического моторчика или соленоида.

Наибольшим спросом пользуются системы с эектромоторчиками. Популярность объясняется тем, что электроприводы совместимы со штатными запирающими механизмами крышек багажников машин.

Задние электрозамки подключаются к ЦЗ. Приводятся в действие ключом при открытии, закрытии водительской двери машины.

Второй вариант подключения – к сигнализации автомобиля, управление производится ЭБУ, посредством брелока. Установка дополнительных кнопок, клавиш в салоне позволяют быстро открывать электрозамки задних крышек автобагажников автомобилей.

По функционалу, механический замок уступает электрическому. У последнего выше эксплуатационная надежность. Естественно вскрыть механические запорные устройства машины легче, чем электрозамки, для этого существует много способов, злоумышленникам они знакомы.

Как открыть багажный отсек изнутри

Подробно разберём, как поступить если не открывается багажник Renault Megane 2 в кузове универсал.

Заводом изготовителем предусмотрена функция разблокировки запирающего механизма изнутри, независимо от вида повреждения.

Итак, как самостоятельно открыть заблокированный багажник Рено Меган 2:

1. Откидывается спинка заднего дивана, и освобождает пространство багажного отделения Renault Megane II.
2. Затем понадобится добраться до запирающего механизма багажника.

Замок до открытия (Ссылка на источник фото)

1. На корпусе замка под силиконовой заглушкой расположено специальное отверстие. В него потребуется вставить рычаг соответствующего диаметра – например, Г-образный шестигранник.

1. Рычаг тянется в левую сторону, и запирающий механизм открывается.

В дальнейшем по аналогии с предыдущим пунктом выполняется поиск неисправности. Для демонтажа обшивки двери багажного отделения Рено Меган 2, следует извлечь четыре крепежа ключом Torx и вывести из зацепления с пластиковыми защёлками.

Если визуально повреждённый провод найти не удается, то потребуется мультиметр для прозвонки целостности проводников. В данном случае разрыв обнаружен на плюсе кнопочного управления (оранжевый провод жгута в гофре). Остаётся восстановить цепь питания.

фишка кнопки, оранжевый +

Подводим итоги

Замок на автомобиле Лада Калина можно не только отремонтировать или заменить, но также и модифицировать.

Такими переделками занимаются многие владельцы Калины. Сделать это легко, а также быстро и дешево. Комплектующие недорогие, а процесс монтажа по силам без опыта в таких вопросах.

Если сомневаетесь в своих силах, а также квалификации, обратитесь к профильным специалистам. Они помогут.

Вы сами чинили замок на Ладе Калине? С какими трудностями столкнулись?

Делитесь своим опытом, а также наблюдениями. Жду ответов в комментариях.
