Здравствуйте, уважаемые читатели. В статье мы разберём, как выполняется чистка дизельных форсунок своими руками без посторонней помощи. При желании и наличии небольшого количества свободного времени с чисткой дизельных форсунок справляются самостоятельно. Убивают двух зайцев, учатся ремонту своими силами и экономят деньги.

В конце статьи находится видео, демонстрирующее чистку дизельных форсунок своими руками. Дополнит текстовый материал и поможет наглядно помять механизм чистки.

Количество дизельных автомобилей на улицах городов не снижается. Пользуются популярностью и востребованы водителями. Дизеля ценят за малый расход топлива при поездках на большие расстояния.

В дизельном моторе система подача топлива использует форсунки. Занимают центральное положение в системе обеспечивая бесперебойную работу двигателя. Возникшие проблемы в работе форсунок нельзя не заметить.

Симптомы, указывающие на засоренность форсунок дизельного двигателя автомобиля

• нестабильно работает мотор на холостом ходу;
• мотор машины запускается неравномерно, со второго или третьего раза;
• потеря динамики и длительный отклик при нажимании педали газа;
• появление провалов в случае надавливания на педаль газа;
• увеличение расхода горючего;
• резкие взрывы во впускном комплексе автодвигателя;
• токсичность выхлопных газов становится слишком заметной;
• троение мотора;
• появление темного дыма из выхлопной трубы.

Данные симптомы обычно становятся заметнее с приходом самых первых похолоданий и заморозков по причине ухудшения испаряемости топливного состава. Бывает, что водитель не обращает должного внимания на сбои в деятельности мотора своего автомобиля и не промывает форсунки вовремя, тогда происходит серьезная закоксовка распылителя форсунки и находящихся внутри нее клапанов и тем самым усиливается истирание запорной иглы. Под действием больших температур распылитель форсунки значительно меняет форму, поэтому если развитие изнашивания деталей уже началось, то промывка форсунок дизельного двигателя не помогает и приходится производить замену этих запчастей. Форсунки дизельного мотора промывают только в том случае, если существуют небольшие отложения или необходимо избавиться от грязевого нагара с рабочих поверхностей.

1) Отключаем с помощью предохранителей топливные насосы в баке и подкачивающий насос если таковой имеется. (На BMW e39 это предохранители 17 и 31 в бардачке)

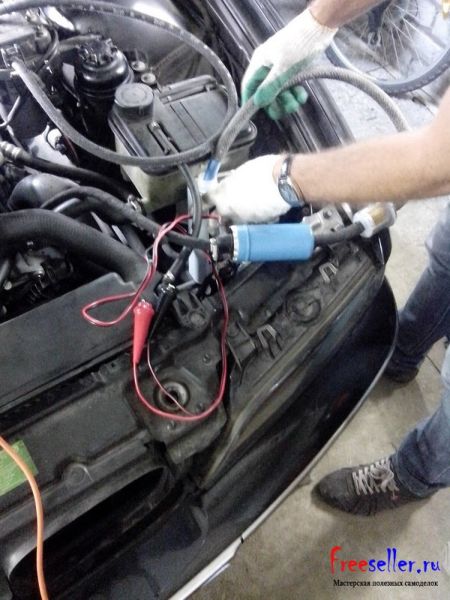

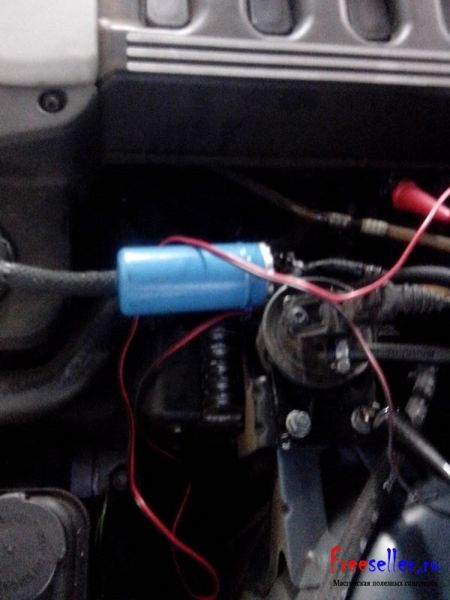

2) К самодельному насосу подключаем топливный фильтр и шланги и отпускаем его в баночку с винсом. Шланг с выхода насоса подключаем к шлангу ТНВД.

3) Снимаем шланг обратки от трубки идущий в бак. (Если у вас 2 трубки обратки — 1 надо заглушить) удлиняем трубку с помощью шланга и отпускаем в отверстие с баночкой Винса.

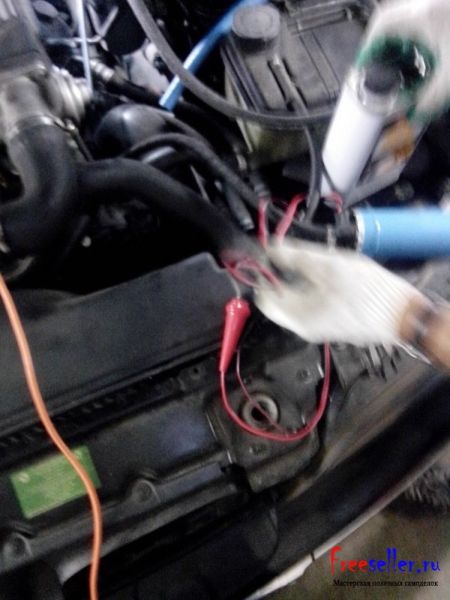

4) Подключаем питание к самодельному насосу (На бмв подключаем к плюсовой клемме на двигателе и массе), ждем пока топливный насос прокачает систему и на топливный фильтр заполниться соляркой.

6) Включаем зажигание, заводим и даем двигателю поработать 15-20 минут или более, пока промывка не закончиться.
(Лишнее топливо с форсунок и ТНВД стекает с обраток в банку с винсом и процесс идет по кругу. пока промывка не закончиться).

При чистке форсунок соблюдайте осторожность, не курите и не пользуйтесь огнем в помещении в котором работаете, есть опасность воспламенения.

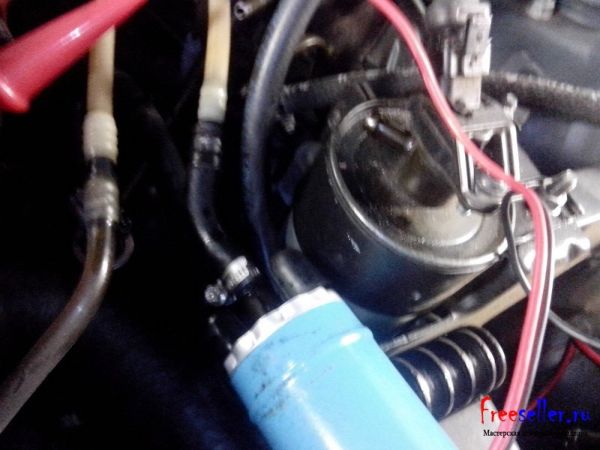

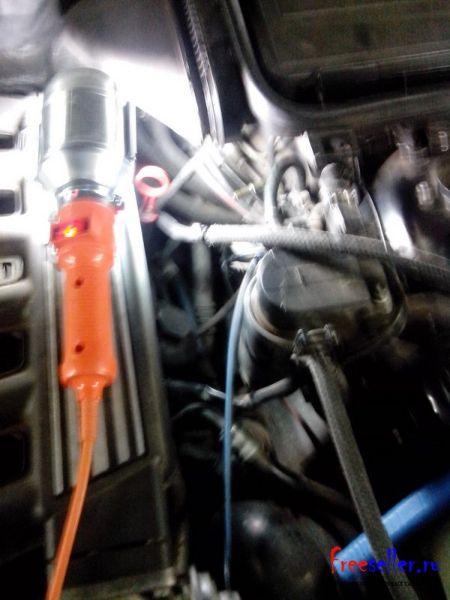

Фото отчет по чистке дизельных форсунок на BMW E 39 525tds (двигатель m51)

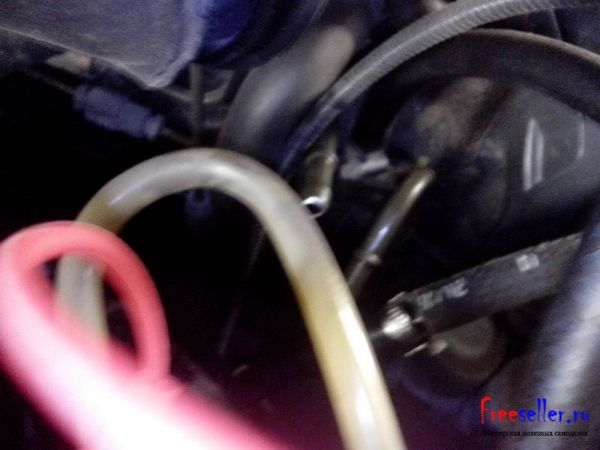

На этом двигателе 1 трубку обратки, здесь проще. сняли шланг с трубки подключили его к другому шлангу через штуцер.

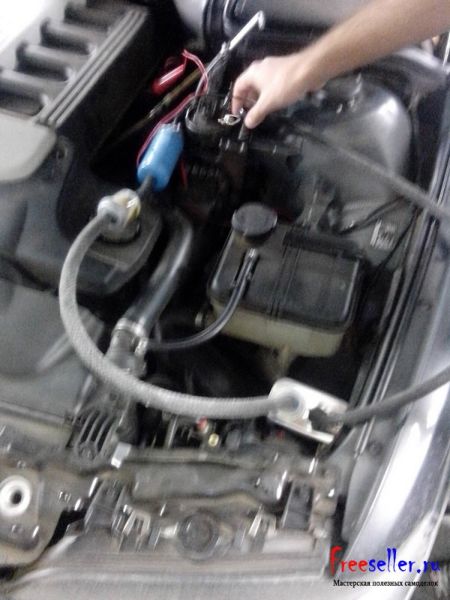

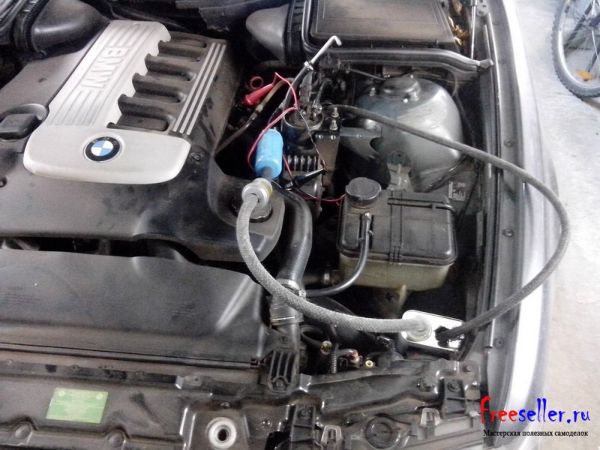

Фото отчет по чистке дизельных форсунок на BMW E 39 525d (двигатель m57)

а на m57 трубок обраток 2, снимаем оба шланга и 1 шланг заглушаем.

После того как промывка Wins закончиться отключаем топливный насос, подключаем шланги топливной системы на место, ставим предохранители, заводим машину, катимся и чувствуем разницу.

Для профилактики такую чистку форсунок а заодно и ТНВД проводить необходимо 1 раз в 15000 км.

в этом случае диагноз один — снимать форсунки и нести на стенд на проверку, при необходимости проводить ремонт, замену распылителей или замену на новые.

Другие доступные способы промывки инжектора и системы питания двигателя

Как видно, сольвент является эффективным очистителем. При этом существуют и другие способы промывки форсунок.

1. Одним из таких решений является промывка, которая заливается прямо в топливный бак. Решение спорное и больше подходит для новых авто в качестве профилактической меры.

Если же залить такую промывку в старый автомобиль, значительно повышается риск того, что все отложения из топливной системы закупорят каналы, грязь попадет в камеру сгорания в цилиндрах и т.д. В результате пострадают форсунки, насос и сам двигатель.

1. На практике намного предпочтительнее чистить форсунки со снятием. Однако и тут есть минус, так как остальные элементы системы не промываются.

1. Комплексная очистка топливной системы предполагает разборку и снятие всех элементов (насос, форсунки, топливный бак и т.д.). Затем форсунки и ТНВД проверяют на стендах, чистят, дефектуют, ремонтируют или меняют.

Остальные детали топливной системы тщательно очищают перед установкой. Такой способ наиболее эффективен, а также является гарантией того, что раскисшая грязь не попадет в цилиндры. При этом диагностика позволяет точно определить неисправные форсунки, а не просто загрязненные.

1. Для разборной форсунки можно пойти путем разборки элемента и промывки его очистителем. Такой способ распространен и часто используется при самостоятельном обслуживании авто.

При этом результат может все равно быть хуже по сравнению с промывкой на стенде. Также нужно уметь разбирать дизельную форсунку, а во время обратной сборки не допускать попадания даже малейших частиц пыли ли грязи. Если это произойдет, есть риск скорого выхода из строя всего элемента.

Пора почистить дизельные форсунки

Все элементы транспортного средства рано или поздно загрязняются и этого не избежать. Даже если в топливную систему владелец заливает только проверенное, дорогое и качественное дизельное топливо, при этом еще и своевременно меняет фильтры, промывка форсунок также требуется. Связано это с тем, что качество дизеля на заправке проверить просто так невозможно. Именно топливо является самым главным загрязняющим фактором.

Сама система работает с тяжелым топливом, в котором имеется большое количество примесей и различных фракций. Скопление и налипание этих примесей наступает в момент остановки разогретого двигателя. Форсунки постоянно подвержены сильному нагреву, из-за пропуска жидкого топлива под высоким давлением. Это влияет на выработку механизма, а также на его загрязнение.

При остановке двигателя, топливо оставшееся на форсунка, буквально пригорает к ним, образуя слой лакового покрытия. Этот слой в дальнейшем ухудшает работоспособность форсунок, уменьшает сечение пропускного канала. По итогу дизельные форсунки работают на 20 и более процентов ниже своих возможностей. Пропадает тяга, снижается мощность, а также увеличивается расход топлива.

Признаки загрязнения форсунок

• Плохой запуск двигателя.
• Плавающие обороты двигателя, троит.
• Ухудшается динамика разгона.
• Провалы при нажатии педали газа.
• Увеличенный расход топлива.
• Серый или черный густой дым.

По статистике, чаще всего такая проблема наступает с наступлением холодов. Причина тому, плохое испарение топливно — воздушных смесей в холодное время года. Любые изменения в работе дизельного двигателя нельзя игнорировать. Те же форсунки, не своевременная промывка приходит к закоксовке и скорейшему износу. Нарушается работа сопутствующих элементов данной системы и на этом этапе форсунки требуют уже или ремонта, или замены.

Проверка дизельных форсунок на перелив (слив в обратку)

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Варианты прочистки форсунок

Следует понимать, что эффективная прочистка форсунок самостоятельно невозможна. Для этого необходимо воспользоваться специальным оборудованием.

Известно несколько способов очистки форсунок от мусора, содержащегося в топливе.

Ручная прочистка

Сегодня существует огромное количество всевозможных средств, позволяющих очистить форсунки от грязи. Они отличаются только эффективностью результата и стоимостью. Каждый препарат содержит пошаговую инструкцию проведения работ. Правда, этот вариант очистки относится к наименее эффективным и считается профилактическим.

Залитая непосредственно к горючему, жидкость перемещается по топливным каналам, очищая не только форсунки, но и все магистрали. Результатом становится скопление на цилиндрах отложений, препятствующих полноценному отходу тепла от мотора.

Механическая чистка

Промыть дизельные форсунки можно и при помощи более совершенного способа. Для него применяется то же средство, что и в первом случае. Но, теперь топливная система подключается к специальной установке, заставляющей очиститель циркулировать.

Правда этот вариант не позволяет жидкости перемещаться по топливным магистралям, что исключает накопление отложений. Эффективность от этого невелика, однако результат несколько лучше, чем при ручной чистке.

Подобная процедура позволяет значительно эффективнее использовать ресурсы очистителя, заставляя его работать на определённых участках, то есть выполнять очищение форсунок и поверхностей клапанов. Благодаря этому, отложения будут отслаиваться только с данных элементов, что исключает загрязнение цилиндров.

Данный метод не предусматривает применение диагностических стендов, что исключает полноценное проведение проверки качества выполнения чистки.

Ультразвуковая промывка

Относится к наиболее эффективному способу чистки на сегодня. Загрязнения с форсунок удаляется без использования жидкостей. Основой данного варианта является метод кавитации, выполняемый с использованием специального оборудования.

Самостоятельная очистка форсунок

Вот мы и подошли к самому интересному. Только перед работой стоит учесть, что почистить элемент двигателя – это не помыть плиту. Нужно подойти к процессу максимально серьезно.

Рассмотренный здесь способ подразумевает отсутствие съема форсунок (как, например, при очистке ультразвуком), поэтому его вполне можно отнести к «домашним». Итак, наша задача произвести небольшую перестановку в системе подачи топлива, чтобы на наши инжекторы вместо бензина (дизеля, газа) подавалась специальная очищающая жидкость – сольвент. Можно использовать другие промывочные жидкости.

Что потребуется?

Для проведения процедуры нам потребуются:

• Собственно, сам сольвент или специальный очиститель форсунок для бензиновых двигателей. Найти его не проблема в любой точке продажи автозапчастей. За исключением особо тяжелых случаев, нам хватит одной банки. Можно, на всякий случай, взять две;
• 2 резиновых шланга. По длине они должны быть около метра. Важный момент – они будут одеваться на топливный насос, поэтому они должны быть подходящего для насоса диаметра;
• Емкость, которая будет играть роль нашего «бензобака». Идеально подойдет пластиковая бутылка, которую предварительно нужно хорошо промыть;
• Очень желательно иметь топливный фильтр (чтобы фильтровать сольвент от возможной грязи из емкости).

Порядок действий

Дальнейший порядок действий уже должен быть понятен.

• Снимаем рабочие шланги с насоса и одеваем свои. Другие их концы помещаем в нашу бутылку, или ее аналог. Причем помещаем как можно ближе ко дну, чтобы воздух не попал в топливную систему. Если запаслись фильтром, то одеваем его тоже. Вся эта конструкция должна быть надежно зафиксирована, чтобы не двигалась при заводе двигателя.
• Включаем зажигание. Если все сделано правильно, то машина заведется. Нужно погазовать, давая оборотам подняться. После пары минут холостой работы мотор нужно заглушить.
• Ждем полчаса (даем сольвенту начать очищение и размягчить засор) и повторяем всю процедуру.
• Когда сольвент закончится, закончится и вся наша работа. Одно важное но – двигатель должен быть окончательно заглушен ДО окончания жидкости в бутылке. Это важно.

Таким образом мы имитировали нормальную работу форсунок, тем самым промывая очищающей жидкостью все рабочие области распылителя. Существуют и жидкости другого рода. Например, для вымачивания в них инжекторов. Безусловно это придаст им вид нулевых, но, опять же, это подразумевает демонтаж форсунок со всеми вытекающими из этого сложностями.

После завершения работы переподключаем рабочие шланги обратно на топливный насос и пробуем завести мотор. Если движок без проблем завелся, то пробуем поднимать обороты. Не торопитесь, проверьте работу движка как на холостых, так и на повышенных оборотах. Если все работает ровно, без посторонних звуков, значит работа сделана на совесть и машину можно спокойно выпускать на дорогу.

Промывание

Для того чтобы осуществить чистку форсунок своими силами, необходимо соблюдать ряд правил и предписаний. В первую очередь, прежде чем выполнить чистку дизельных форсунок, необходимо произвести подготовительные работы:

1. Организовать герметичное соединение между баллоном с жидкостью и самой деталью. Для этого можно воспользоваться силиконовой трубкой и шлангом, скрепленных изолентой с соплом баллона.
2. Другой конец трубки нужно насадить на форсунку.
3. Подвести электропитание. Это делают при помощи аккумулятора и двух проводов.
4. К разрыву одного из проводов подводим кнопку, чтобы замкнуть цепь.
5. Второй провод должен остаться цельным.

Не стоит производить длительную подачу электричества на форсунку, иначе при попытке ее почистить, мы просто получим оплавленную деталь.

Перед тем, как прочистить деталь, необходимо снять с нее все резиновые уплотнители и фильтры, чтобы они не деформировались от воздействия жидкости. Сама чистка является имитацией работы форсунки. При нажатии на кнопку, происходит впрыскивание очистителя, и форсунка начинает работать. Действие продолжается до тех пор, пока струи жидкости не перейдут в равномерное распыление. В среднем, на то чтобы почистить форсунку, требуется до трех минут, с учетом перерывов.

Любую проблему лучше стараться предотвратить, поэтому профилактика засорения топливной системы должна стать основным вопросом, над которым стоит задуматься.
